Ahoj Ivo,

je to jednoduché:

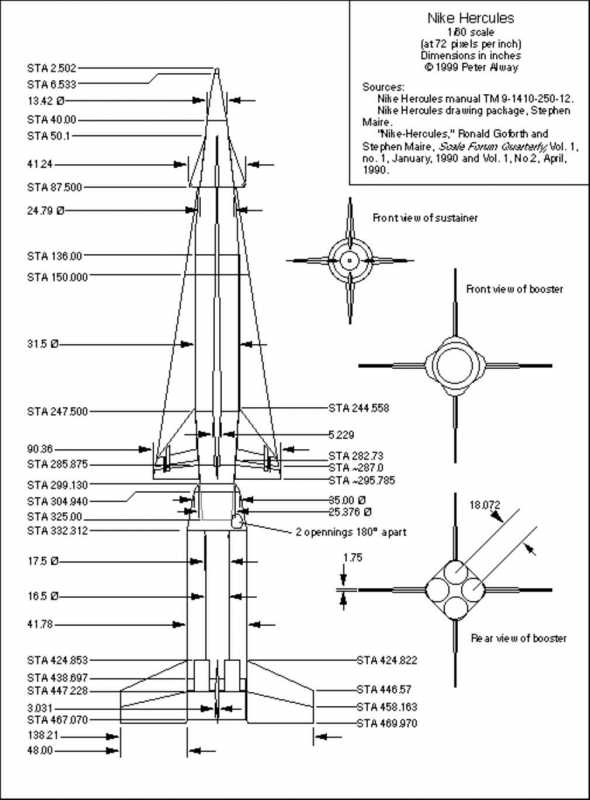

Booster - nebo-li první stupeň Nike Herkulesu tvoří svazek 4 ks motorů M5E1 ( první stupeň z Nike Ajax).
Průměr (vnější tohoto svazku je 80 cm.

Druhý stupeň - nebo-li sustainer má vnější průměr 53 cm ( motor Thiokol M30).

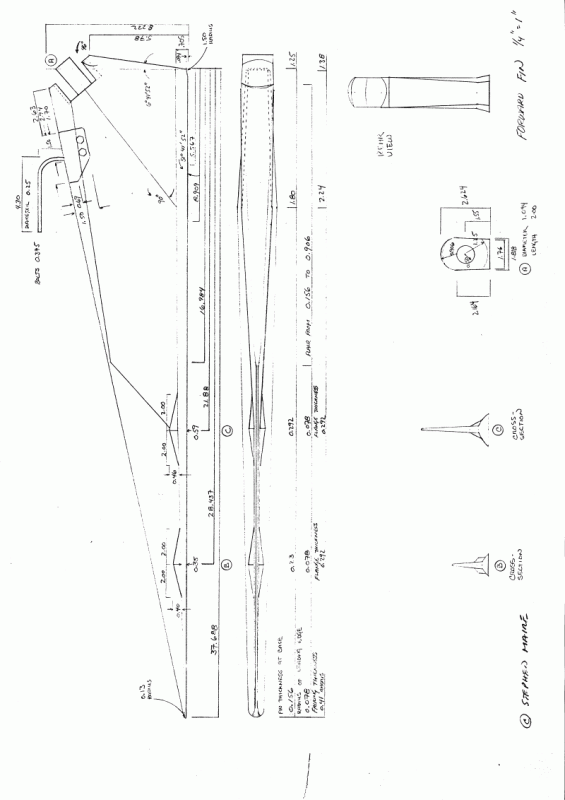

Wingspan - je rozpětí stabilizátorů

Length (w-o booster) - je délka without-only booster( je délka - druhý stupeň)

Podle : en.wikipedia.org/wiki/MIM-14_Nike-Hercules

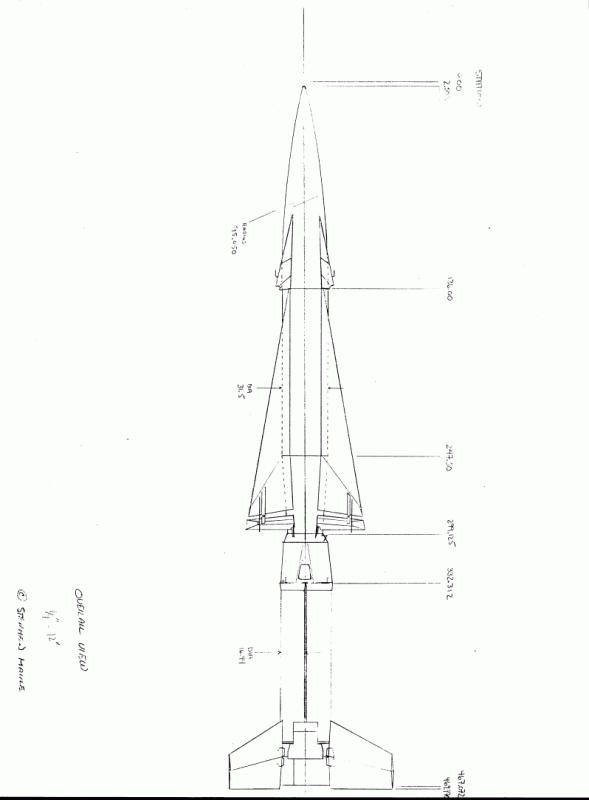

Celková délka Nike Herkulesu je: 41 feet (12 m) overall , jiný zdroj udává 12,53 m (en.wikipedia.org/wiki/Project_Nike ).

Délka druhého stupně je: 26 feet 10 inches (8.18 m) second stage

První stupeň - neboli booster má tedy : 12,53 - 8,18= 4,35 m což už sedí !

Zdroje se mohou lišit , je jich na webu mnoho, ale i z obrázku je vidět, že první stupeň je cca 1/2 délky druhého
stupně a cca 1/3 celkové délky!!



Mirek

Ahoj Mirku,

ano, tak to ty rozměry chápu taky, rozdíly v délkách budou způsobeny tím, že někde uvádí délku horního stupně od konce druhého a jinde uvádí celkovou délku horního stupně i z částí schovanou ve stupni prvním.
Mě ale zarazilo, že jiné zdroje se schodují ve značně jiném průměru horního stupně a tomu úměrně většímu rozpětí stab., říkal jsem si, že to snad nemůže být chyba a zda nejsou dvě verse.

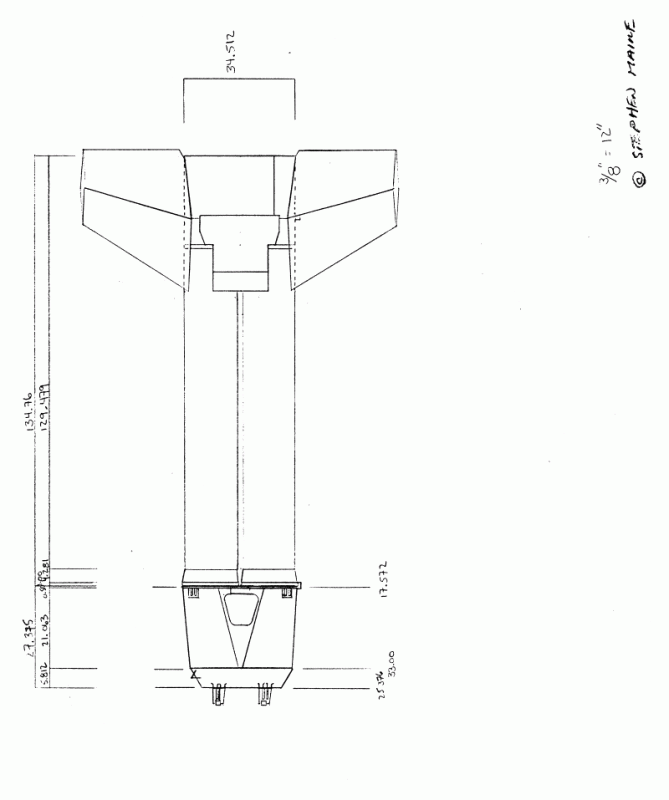

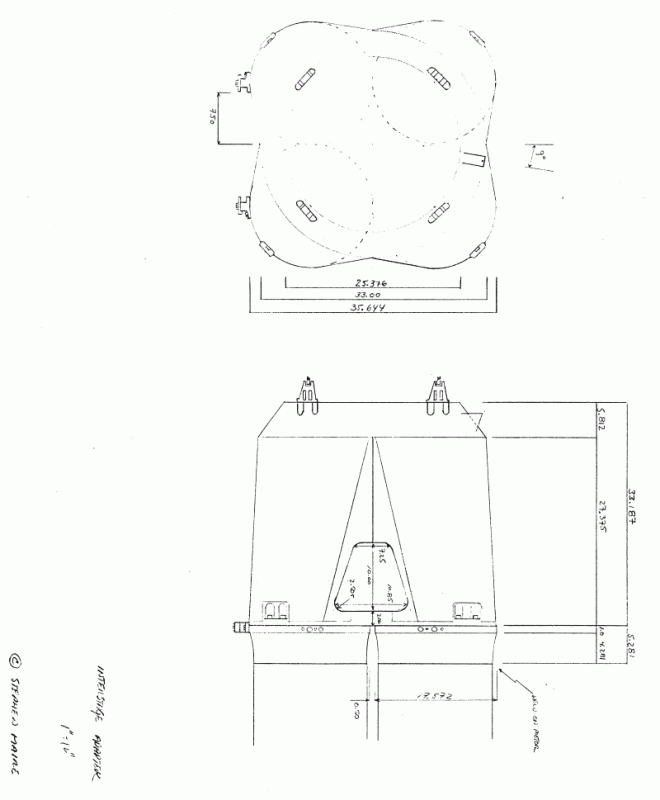

První stupeň je čtvercového průřezu, těch uváděných 80cm mi vychází jako strana čtverce, vnější průměr, tedy uhlopříčně mi to vychází na 106cm, když připočtu délku stab., který je namontován právě na tu uhlopříčku, tak mi vyjde oných deklarovaných 3,5m, 106,12+(121,92x2)=349,96cm

Ahoj Ivo,

možno ťa zaujme video, ktoré pridalo Apoogee components na FB z akcie NARCON

www.facebook.com/photo.php?v=10151344399...27636&type=2&theater

My také hračky na našich akciách asi mať nebudeme

Jojo

Ahoj Jozef ,

mám takový dojem, že se pokoušíš tímto videem chudákovi Ivovi naznačit - že by měl svůj model ještě doplnit o
funkční silo s vysouváním a sklápěním prědletovým testováním a naváděním !!
Bojovou hlavici prosím pouze simulovat - stačí kinetická energie modelu.

A co tvoje V2 a další modely ....


Mirek

Ahoj Josef,

díky, zrovna tenhle úhel pohledu se mi docela hodil, pochopitelně rampa bude podobná, jenom mobilní varianta.
Video to je pěkné, jen se obávám, že manželka by mi na dvorek před barák takovou hračku nedovolila

Ahoj Ivo ,

zkus si představit ještě děsivější možnost , že Tvoje manželka odborně rozcupuje konstrukci a provedení tvého Nike Herkulesu a i rampy s tím, že když už to chceš dělat , máš to dělat pořádně!!

Mirek
