Ahoj Dušan ,

vďaka za pekný návod na "zneužitie" sústruhu.
Bohužiaľ moj sústruh ma max. točnú dlžku cca 330 mm.
Ale asi skúsim tento trik použiť na drevosústruhu, tam je točná dlžka do 1000 mm.

A ako to vyzerá s ďaľším prírastkom do "Šakalovskej" raketovej rodinky??

Miro

No a pro ty co nemaj soustruh,jsem vyštrachal jednoduchý přípravek co jsem si kdysi udělal pro frézování drážek pro stabilizátory a lepení vlastních stabilizátorů,než jsem přešel na motorové lože co bylo zde prezentované.

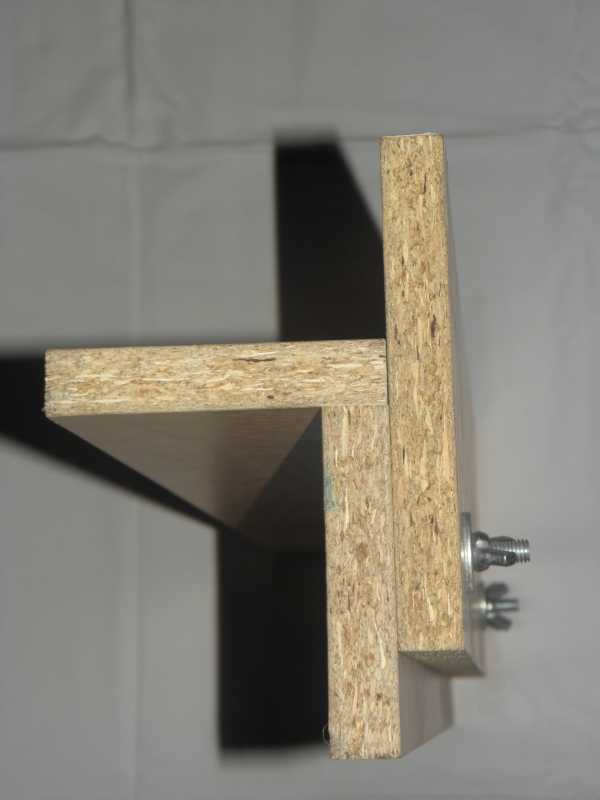

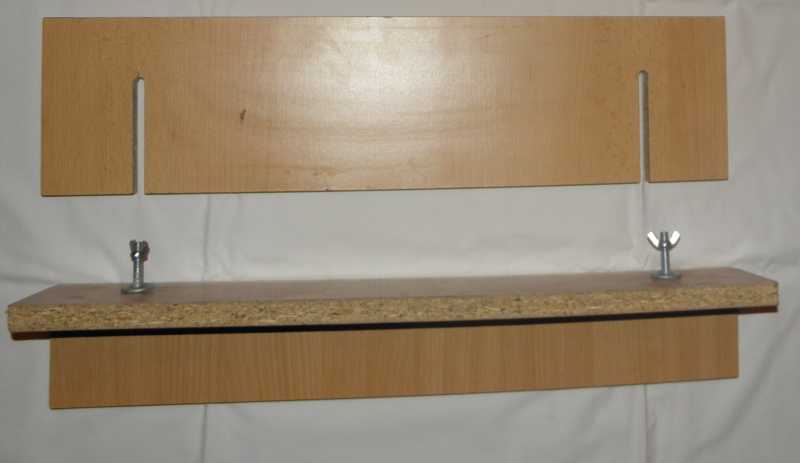

Základem jsou dvě desky spojené ve tvaru L , do jedné jsou zapuštěny dva šrouby s křídlovými maticemi,mezi kterými se pohybuje deska s drážkami pro nastavení výšky a osy stabilizátoru.

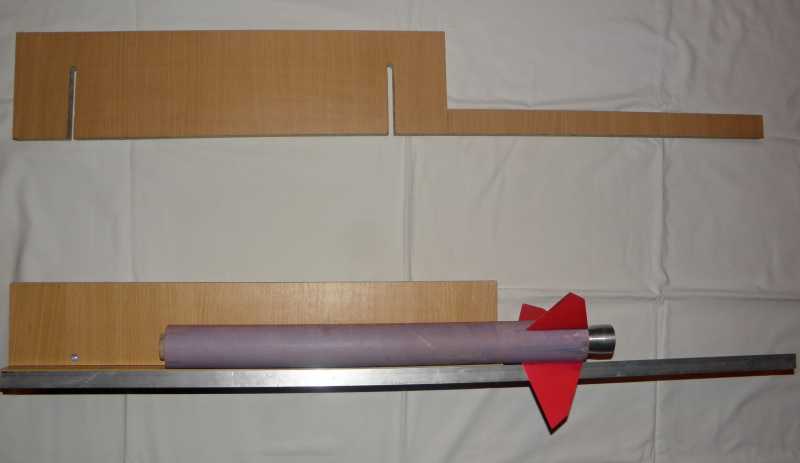

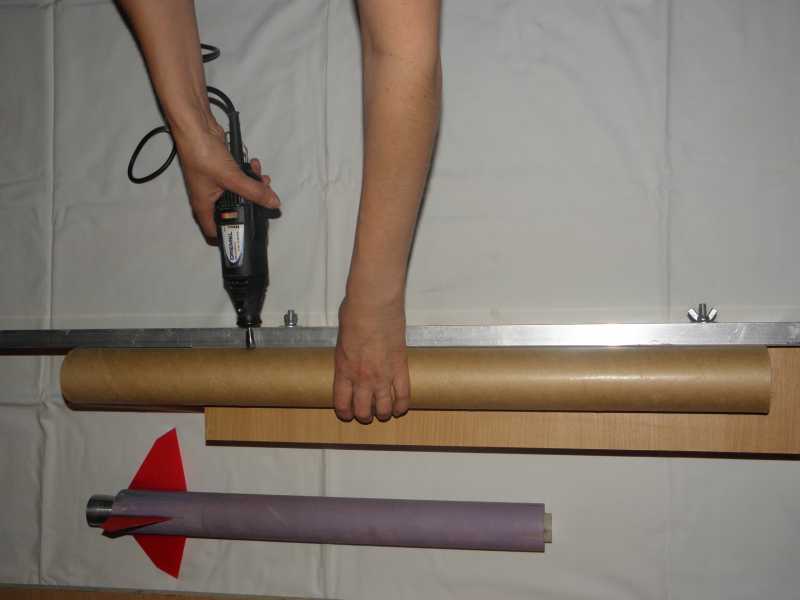

Podstava tvaru L má ještě v hraně otvor pro upnutí k hraně stolu.Pracuje se s tím tak,že podstavu tvaru L upnu ke stolu na kluzné desce s drážkami a s hliníkovým úhelníkem , nastavím poloměr trupu utáhnu a ruční frézkou frézuji drážky pro stabilizátory.viz obrázek.Po vyfrézování stejným principem lepím stabilizátory do trupu (popřípadě na tupo ) na trup.Úhly stabiloizátoru kontroluji rozpěrkou mezi stabilizátorem který již vytvrdl a lepeným stabilizátorem . Velikost šablony se optimalizuje dle max.velikosti (průměru) raket co chci stavět

Díky Vojto ,

já sice malý soustuh mám, ale tomuto nelze odolat a tak už přípravek vyrábím ...
Takovéto jednoduché a nenáročné věcičky hodně pomůžou. Dnes jsou přímé brusky levné a hodně rozšířené.

Mirek

Měl bych dotaz, doteď jsem pro rakety od fí 34/36mm do fí 50/54mm používal stabilizátory (v 90% používám 3) z balzy 3mm + zpevněné na povrchu papírem přilepeným většinou lepidlem na dřevo, občas epoxidem. Teď dokončuji rakety fí 70/74mm délka 0,8m a 80/84 o délce 1m, váha u prvního cca 600g, druhý asi 1000g, ale nevím zda pro tuto velikost rakety je vhodná tloušťka stabilizátoru balza T=5mm + jej zase potáhnout papírem nebo zvolit překližku (doma mám k dispozici pouze 8mm, kterou používám na přepážky pro lože,atd.). Lože mám hotové a v něm drážky na budoucí stabilizátory a tloušťka 5mm je max. co tam dostanu. Pohon menší může být realizován 1 nebo 3 ROS. Druhá je na 3x ROS nebo mohu použít motor o výkonu 150NS. A když už se ptám na tloušťku stabilizátorů a materiál tak mám rozdělanou raketu fí 100/104mm a délka 1,6- 1,8m dle typu hlavice, hmotnost netuším (nemám dokončeno, typuji to na 4kg),motor 480NS, ale tam už asi 5mm balza opravdu stačit nebude a budu muset asi použít tu překližku, akorát buud muset koupit tu 5mm, akorát když sem jí minule kupoval tak byla sama o sobě docela pružná a nebyla rovná, asi použiji Al plech o tloušťce 2mm + z obou stran balzu na pokrytí o tloušťce asi 4mm (mám k dispozici 2, 3, 4 a 5mm). Snad nechybí žádné důležité parametry

Ahoj,
do fí 50mm používám balsu 3mm potaženou modelspanem, zalakovávám nitrolakem, nad fí 50mm používám dvě vrstvy basy 2mm a tři tiskařské Al folie 0.3mm, vzájemně proložit a slepit epoxidem, u fí 104mm mám topolovou přeližku 3mm potaženou laminátem s tkaninou 110g.

Ivo

Ahoj
Jestli použiješ jen třívrstvou překližku tak léta na ni kolmo k trupu nejlépe udělat aspon dva zámky a z vnějšku i vnitřku zpevnit koutovým spojem nejlépe epoxidem 4mm přeližka modelářská je třeba šestivrstvá ale je dost drahá a tu ani nemusíš nijak potahovat Jinak tady v diskusi je dost obrázků jak na to Honza
