Tak to aj mňa znova chytilo.Impulzom bolo zostatok nejakých ohňostrojových zlyhaných rakiet.Som ich rozobral, spravil trubku z hnedej pásky,stabilizátory z kartónu,hlavica z kinderka-a ono to letelo. Bola bez padáku ,za pár minut uplácaná na kolene-len tak pre deti. Štart bol razantný motor bol večší. Zmizla v nedohladne a ani neviem kedy dopadla.Druhá už bola vačšia trubka 40 mm,výška 500 mm motor taký istý,vačšie krídelká hlavica sPUR peny,pridal som aj svetličky so ohňostrojovej rakety + streamer. Štart bol menej razantný ,dostup cca 200m,výmet sa nekonal-som tam dal celú náplň z raketky-bola šupa ako z gulovej pumy.Momentálne idem na rosky ale už sa podarili aj sorbitky aj sx81 zatial iba testy motorov priemer 32 a 50. PVC 32 ,do nej dam rúrku zo splachovača , trysky drevené so šróbom alebo sadra so šróbm. PVC 50 + laminácia 1 vrstva. Zatial nebuchol žiaden. Na toto fórum chodím už nejaký mesiac, raketky som tiež prelúskal,nejaká základy z modelárskeho krúžku -cca 25 rokov dozadu.Momentálne raketa fí 50 - už dvakrát predlžovaná na 1 x ros-premiera už bola pristátie bez padáka- prepálilo šnúru od trupu, padák pristal s hlavicou. Vymenil som šnúry za pevnejšie kúpené .Momentálne čakám na bezvetrie...
Momentálne by ma zaujímalo zahradenie. Na raketkách som dosadil číselká do tabuľky ale vychádza my to na veĺké zahradenie.Pokiaľ sa jedná o pomer plochy horenia ku tryske v najmenšom priemere tak keď vypočítam obsah valca-priemer paliva a vydelím to priemerom trysky výsledok je veľkosť zahradenia ? Alebo sa mýlim ?

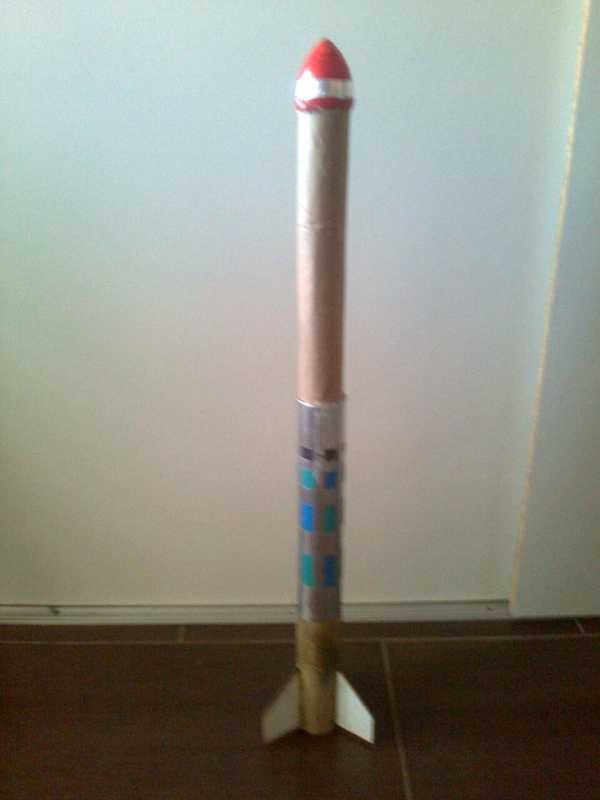

Prikladám foto s poslednej rakety-je to pracovná verzia na ktorej skúšam kadečo.
Prajem pekné lety.
PS: Čo na toto bláznenie vravia vaše manželky ?

Tak tě vítám mezi námi. U toho zahrazení je to plocha hoření děleno plochou trysky ,špatně si študoval Kobešovy stránky,tam to je všechno popsané. Je tam i program na simulaci hoření motorů.Ten si stáhni je to dobrý pomocník na konstrukci motorů. Jmenuje se SHJ. Honza

V ďaka Honza. Je to lepšie ako len tabuľka .

Ahoj Seko ,

Je důležité si uvědomit že SHJ za tebe neudělá návrh raketového motoru , ale pouze za tebe rychle udělá velmi zjednodušenou simulaci hoření tebou zadaného návrhu.
Sám autor připouští odchylku 25-50% !!

Při zadávání si musíš být vědom vlastností a významu jednotlivých parametrů, od vlastností TPH , počet zrn TPH, tvar dutiny (kanálu ) v palivu, poměr délky zrna TPH k jeho délce (zrna BATES a neBATES) , zrno s linerem, nebo bez něj, materiál spalovací komory, tryska a víko a jejich uchycení.

Simulace nezahrňuje ( a ani nemůže) důležitou první část chodu motoru - to je interval od zážehu po náběh motoru do oblasti počátečního zahrazení.

Je potřebné udělat si několik různých simulací s vhodně měněnými parametry a sledovat jak se projevují na výsledcích simulace. Některé problémy simulace nezohledňuje - hoření při nízkém zahrazení, erozivní hoření (delší palivová zrna, kanály a motory) a podobně.

Výsledné diagramy si rozanalyzovat abychom je správně intepretovali.

Přeji Ti hodně úspěchů při návrhu a realizaci motorů.

Mirek

Samozrejme že program beriem ako pomôcku.Dá sa sním pekne pohrať a spraviť si nejakú základnú predstavu o motore a jeho možnostiach. Momentálne fičím na sorbitole a sx81,nejaké testy už prebehli.
Skúšam rôzne materialy a ich správanie v reále.

Vďaka za info.

Seko
