Téma:

Tento měsíc končí v Praze výstava Gateway to Space.
Jedním z lákadel této výstavy, hlavně pro rakeťáky, je i originál - původní slavný model Saturnu V od Steva Evese.
I když tento model letěl již před 6-ti roky, přesněji 25. dubna 2009, jde o model model natolik mimořádný, že stojí za připomenutí, doplnění některých údajů a zajímavých fotografií.

Tento model byli až do Března 2015 i největším (nejdelším, či nejvyšším) letícím modelem (maketou,či polomaketou) na světě. Délkou- výškou ho překonal Australský model rakety A4 v měřítku 1:1. Ta měla délku 14,04 metru.

Saturnu V Steva Evese má nadále prvenství jako model nejtěžší, s největším výkonem motorů, s největším dosaženým dostupem , s největší komplexností modelu i detailnosti a kvality provedení.

Model byl postaven v měřítku 1:10.
Celková délka je: 11,06 metru,
hmotnost modelu: 1648 liber, neboli 750 kg
průměr trupu: 1 metr

Pohon modelu:
8 ks motorů třídy N , označení N 3800, Impulz motoru : 13 000 Ns, průměr motoru : 98 mm , délka 1016 mm , hmotnost paliva: 6,8 kg , doba hoření: 3,5 sec.
1 ks centrální motor třídy P , označení P 10000 , Impulz motoru : 77 000 Ns , průměr motoru: 152 mm, délka motoru 2 438 mm , hmotnost paliva 27 kg , doba hoření : 7,5 sec.

Celkový výkon motorů: 181 000 Ns (164 000 Ns) , celková hmotnost paliva 90,6 kg , celková hmotnost motorů : 172 kg

Bohatá elektronika zahrňovala 4 ks Ozark ARTS (Altimeter Recording Telemetry Systém).

Letové výsledky modelu:
Maximální zrychlení : 6,2 až 7 G ,
Maximální rychlost: 137,74 m/sec
Apogeum: 1 300 - 1 388 metrů , výsledky ze čtyř zařízení
Výmet Drogue chute : v 18,43 sec.
Výmet hlavních padáků: ve 126,8 sec.

Motory , jejich výkony a počty byli skvěle vybrány pro zajištění letové trajektorie.
Dokonalý a rychlý zážeh svazku devíti velkých kanálových AP motorů je ukážkou perfektního vyřešení zážehového systému modelu ( klobouk dolů)!

Současný tah všech motorů najednou dával počas prvních tři sekund dostatečný tah na spolehlivý a stabilní start a rozběh modelu. Po dohoření osmi menších motorů hořel další čtyři sekundy jen centrální P motor a zabezpečoval dostatek tahu pro udržování trajektorie modelu.

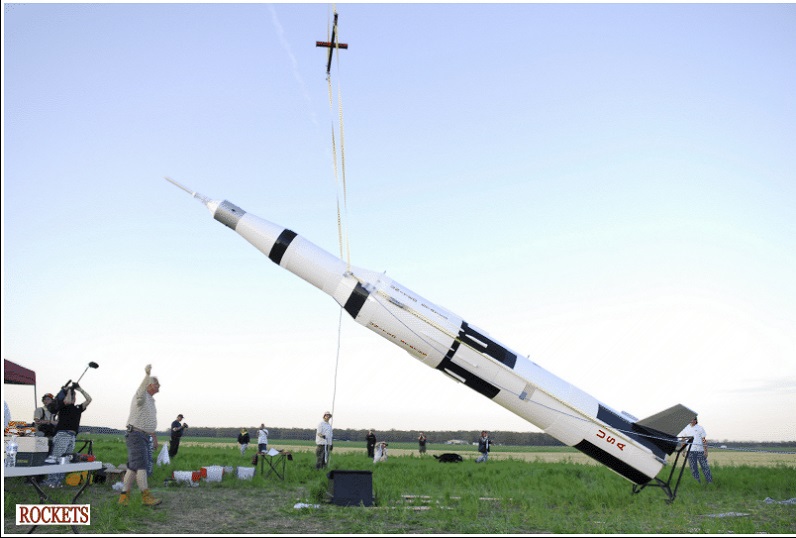

S Pandym jsme si na výstavě všimli robustní desky s AL slitiny na konci modelu. Při prohlížení fotek jsem si všimnul, že tato deka je používána i upevnění manipulačního přípravku pro vztyčování modelu z vodorovné polohy. Perfektní povrchová úprava si také zaslouží uznání.

Do přílohy příspěvku dávám i pár foto pro lepší názornost.

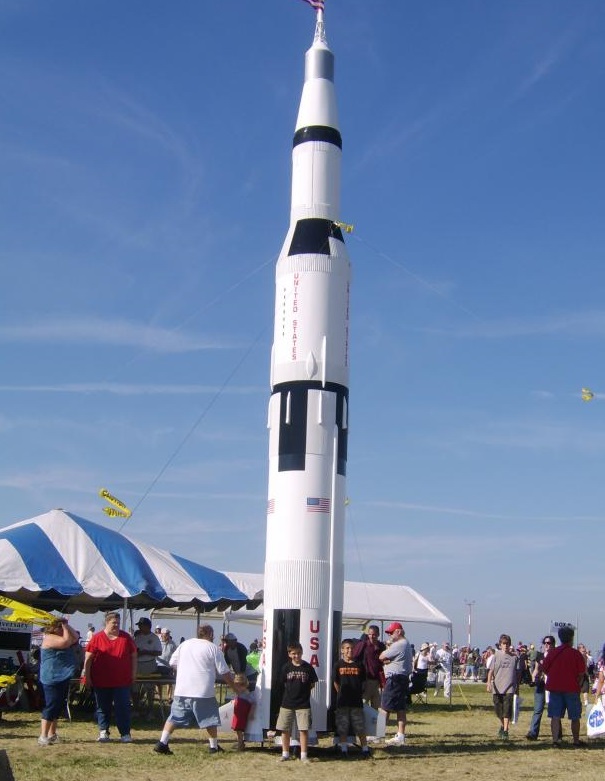

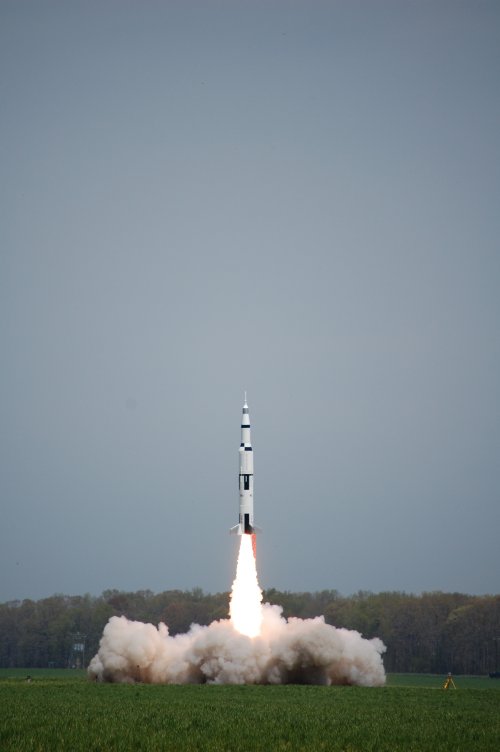

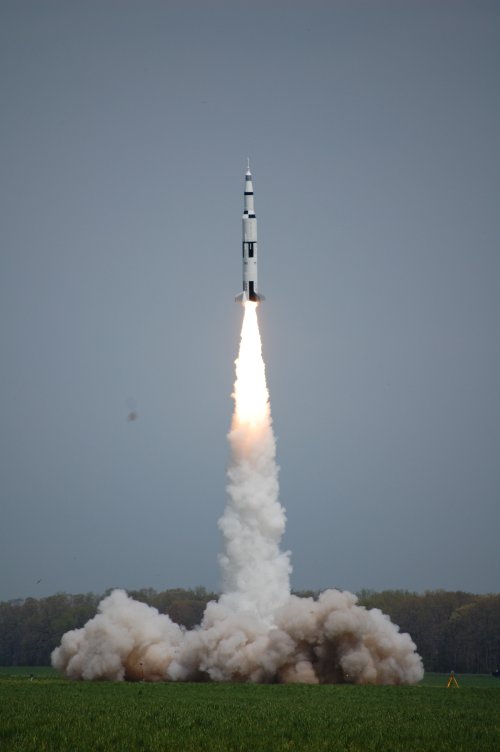

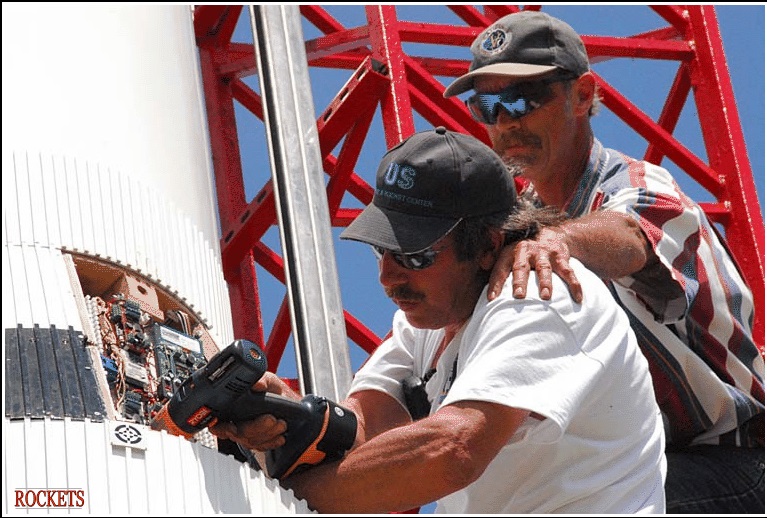

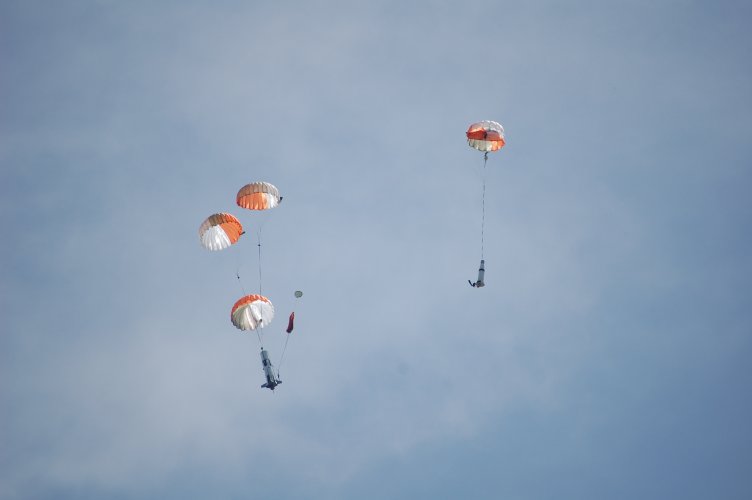

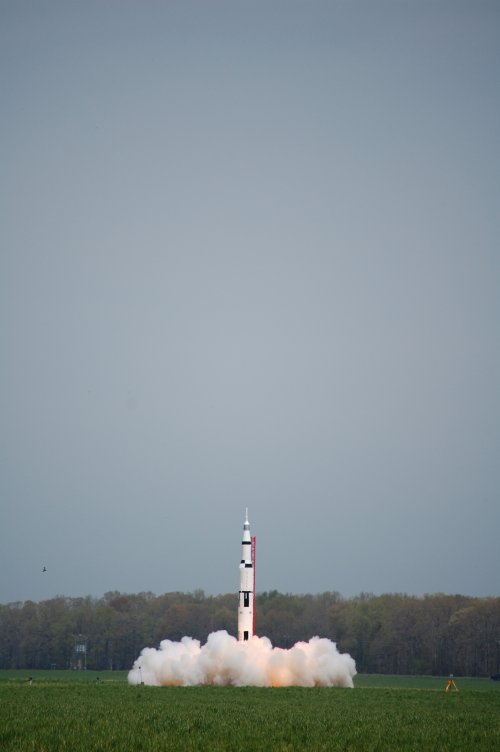

Pár foto ze starovní sekvence, foto z návratu na padácích, foto vztyčeného modelu a lidí kolem, pohled na blok elektroniky ….

web projektu: www.libertylaunchsystems.com/saturn-v-project/
HD video s možností downoloadu : vimeo.com/4432091
Další pěkná videa:



Hezké čtení i pokoukání …

Mirek

Po několika letech jsem dodělal a hlavně předělal vlastní model rakety.

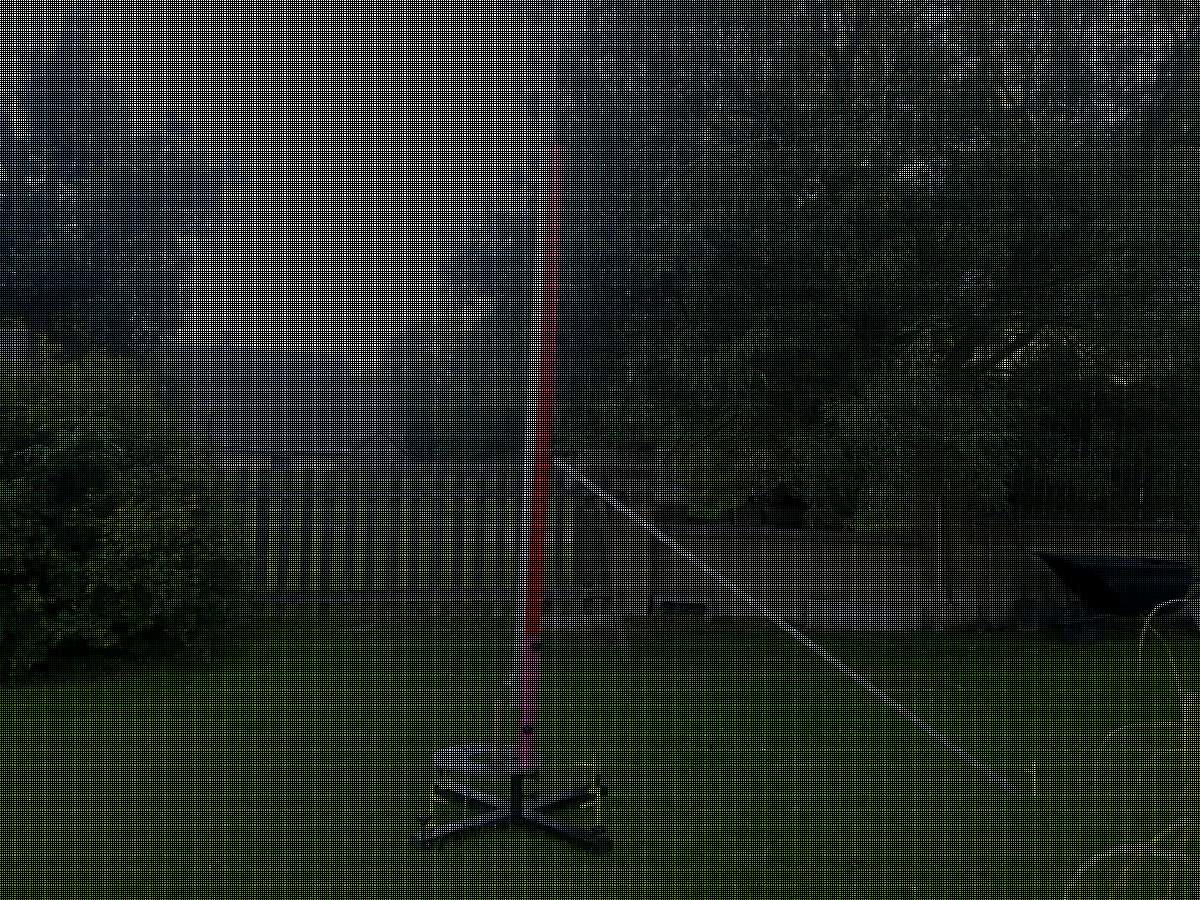

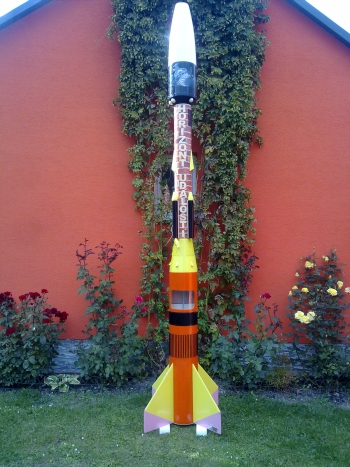

Jde o model 385 cm dlouhý ,průměr 300 mm startovní váha 24 kg . Bude to pohánět motor 3870Ns doba chodu motoru 4,6sec tah 98 kg.
Do premiéry je třeba ještě technicky dořešit druhý výmet s padákem 3,5 m. Raketa bohužel mírně přesahuje parametry stanovené pro velké modely proto v sobotu s největší pravděpodobností před veřejností nepoletí.
Jde o největší ,nejtěžší a nejsilnější model

Takže na Horizontu událostí jsem konečně vyřešil výmet padáků. Vzhledem k tomu , že padáky první 2,5 m a druhý 3,5 m mě přišly na nekřeťtanské peníze použil jsem na výmet CO2 aby nedošlo k poškození padáků horkými zplodinami. Je ten výmet takový pomalý ale je třeba vzít v potaz že model ležel na těch dvou PPS podpěrách což tvořilo dost silný odpor. U toho druhého se zamotal úchyt z pyrozámku co drží hlavici aby se v apogejtu neotevřel hlavní padák jak s tím škubne do přívodních drátů k výmetníkům. To musím ještě opravit.
Takže snad to poletí a hlavně snad se to otevře. Jakékoliv doporučení + kritika je vítána.
Jak jsem již prezentoval v sobotu na setkání to jistě nepoletí ale v pátek mezi 17 a 18 hodinou je možné že se to otestuje.
video zde:

Let tohoto drobečka bude opravdovým zážitkem!!
Snad mi neprasknou čočky u objektivu ....

Jen mám takové menší obavy o dostatečné síle výmetu v případě selhání , či problémů s výmetem v apogeu bude mít model slušnou rychlost i průřez trupu a teda i slušný aerodynamický odpor jako protitlak k výmetu hlavního padáku ??

Mirek

Z toho mám taky trochu obavu proto jsem hned uvedl že jakoukoliv kritiku beru jako inspiraci . Faktem je že na videu je bombička 16 g dal jsem teď pro jistotu 25 gramovou ,ale i tak nevím nevím. Není problém tam dát výmetník na BP ještě tam na něj udělám pro jistotu úchyt a po páteční odpolední diskuzi dám na radu zkušenějších a může se výmet přehodit bude to otázka jen pár minut. Jen mám trochu obavu z těch zplodin z BP aby to nepopálilo drahej padák ,mno snad do pátku přijde objednaný nomex od Sierra foxu je někde na cestě

P.S
Je třeba ale Mirku vzít v potaz ,že to má elektronický výmet a přes PC jsem na něm nastavil O sec. zpoždění výmetu . Takže výmet nastane ihned jakmile se raketa v apogee zastaví . Nebude tam takové to klasické otočení rakety k zemi čumákem a let pár sec .než nastane výmet to by nebylo dobré ....mno ale uvidíme co v pátek ukáže ostrý test

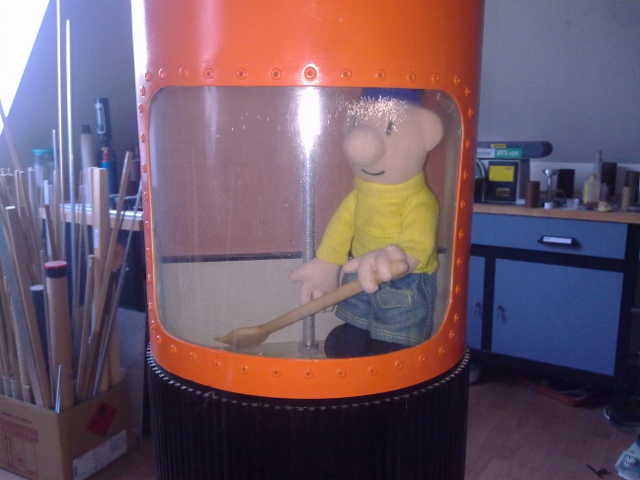

Ještě jsem přidal tak jak do správné rakety patří topiče viz foto:

Jestli tam bude topič, jako že ho vidím že tam je, tak se nemá co porouchat. To je něco jako maskot a záruka úspěšného startu a výmetu v jedné osobě. Ať už pomocí CO2 nebo BP. Kouzelná hůlka měla dnes nehodu a je na kusy. Do soboty to nepostavim. Takže asi přijedu bez rakety, ale o to dříve, tedy v pátek odpoledne 2.10. Inu, Kdo často létá, často padá. Béda, sekce řízených nesmyslů.
