Téma:

A máme dalšího výrobce závěsného digitálního výškoměru.
Jde o firmu ESTES , známější spíše svými raketovými motorky a stavebnicemi modelů raket.

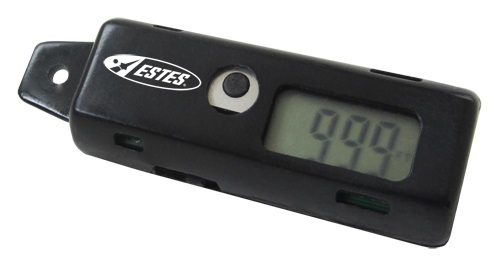

Jde o jednoduchý digitální výškoměr s měřícím rozsahem do 3000 metrů. Má čtyřmístný LCD displej , zobrazení hodnoty výšky ve stopách nebo v metrech. Výškoměr si ukládá do paměti 10 posledních naměřených hodnot dostupu modelu (letů). Délka výškoměru je 60 mm , vejde se do trupu o minimálním průměru 18 mm. Napájení je pomocí vyměnitelné alkalické baterie. Váha 12 gramů. Cena 40.- USD.

www.estesrockets.com/catalog/product/vie...46-estesr-altimeter/


Podle informací od rakeťáka ze San Diega se naměřené hodnoty lišili cca 2% od hodnot naměřených na stejných modelelch výškoměry jiných výrobců.
forums.rocketshoppe.com/showthread.php?t=12256

Není zatím znám způsob měření (druh a typ čidla) - barometrické , akcelerometrické.

Porovnání s Jolly Logic Altimeter One:

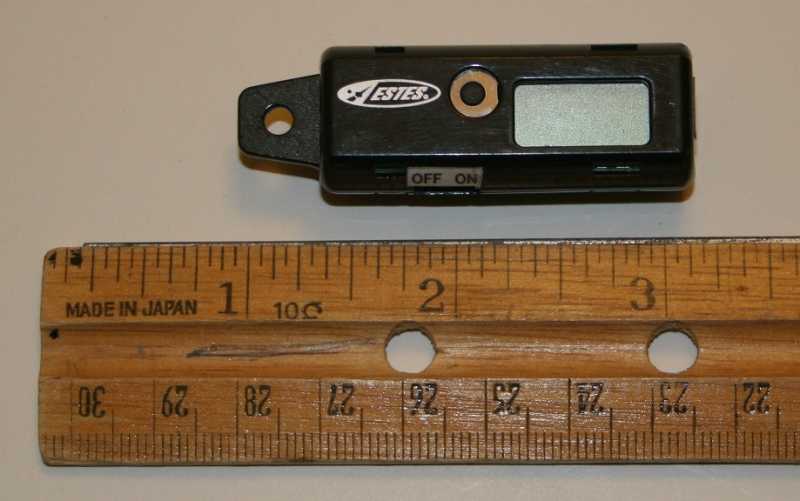

ESTES výškoměr má skoro dvounásobnou hmotnost , je o 20 mm delší.
Rozsah měření je 3x menší ( 3000 m a 9000 m). - to však až tak důležité , kdo z nás létá nad 3000 m ??
Provedení výškoměru vnější pouzdro - je hranatější a poněkuď hrubé.
Vyměnitelná alkalická baterie je výhodou, i když výměnu LiPol baterie umožňuje i Jolly Logic ( baterie od výrobce). Jolly Logic nabíti i možnost výměny displeje a také vnějšího krytu.

U ESTES-u jde zatím o novinku a je možné, že časem také nabídnou více náhradních dílů.
A také další praktické zkušenosti s tímto výškoměrem.

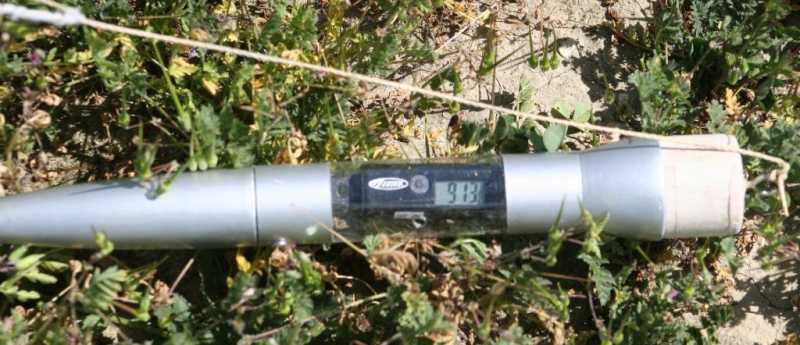

V příloze pár snímků.

Mirek

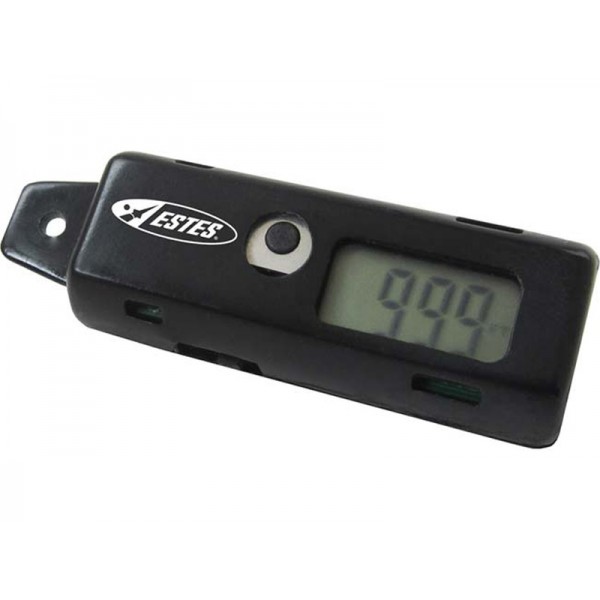

Estes altimetr je již v prodejní nabídce v ČR:

za slušný peníz !!

www.elcar.cz/rakety/18584-estes-vyskomer.html

www.astramodel.cz/cz/katalog/estes/estes-vyskomer-p33715.html

omylem uvádí měření jen do 300 m , místo 3000 m!!


Mirek

Estes výškoměr,

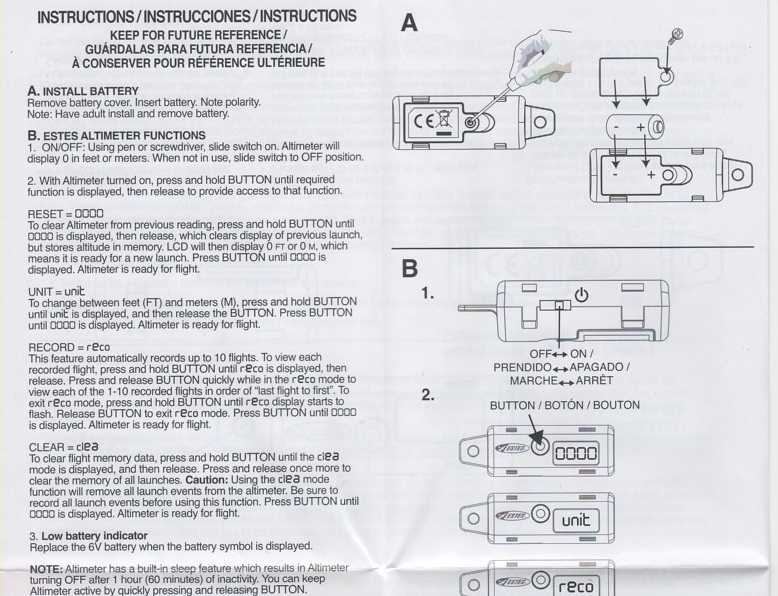

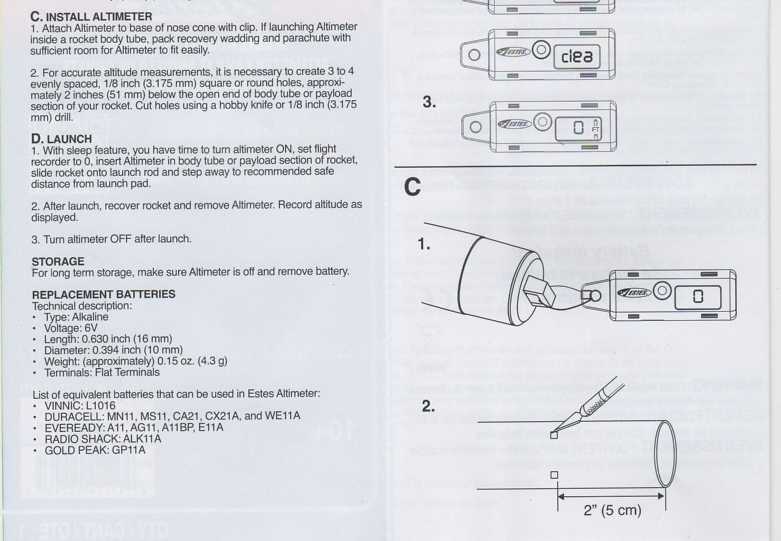

Pro více informací dávám do přílohy jednostránkový manuál který dodává výrobce s výškoměrem.
Musel jsem ho rozseknout na dvě částy , protože příloha může mít maximálmě 800x600 bodů !

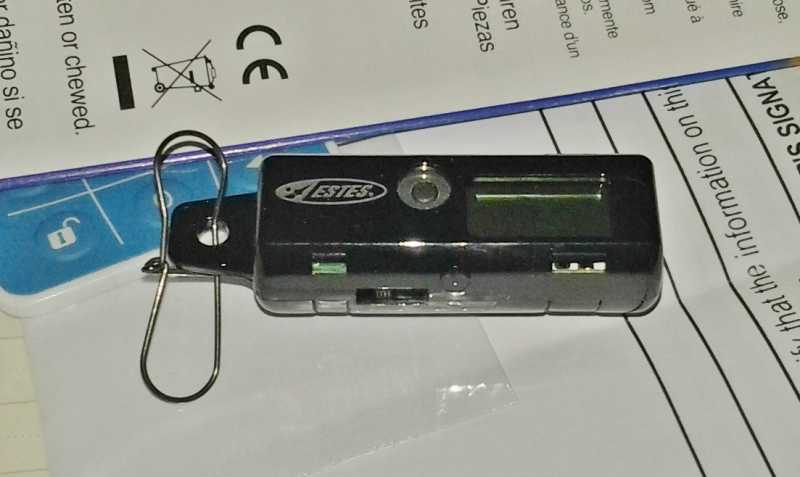

Plus jedna fotografie "in natura".

Mirek

Ahoj Mirku,

koupil jsem si tento altimeter, ale bohužel nic mi nenaměřil. Měl jsem tam pořád jen nulu. Návod v angličtině, si myslím, že jsem dobře pochopil. Jen jsem se jím 100% neřídil. Výškoměr jsem nepřidělal na šňůrku hlavice, ale na bok rakety. Myslíš, že v tom může být ten problém? Zkoušel jsem to na jednoROSkách u kterých mi né vždy vystřelí výmet v apogeu a proto jsem se bál, že by mi naměřená hodnota neodpovídala maximální výšce. Domnívám se, že výškoměr funguje na výpočtu výšky z tlaku a zaznamenává maximální dosaženou hodnotu.
Mýlím se?

Díky ahoj.

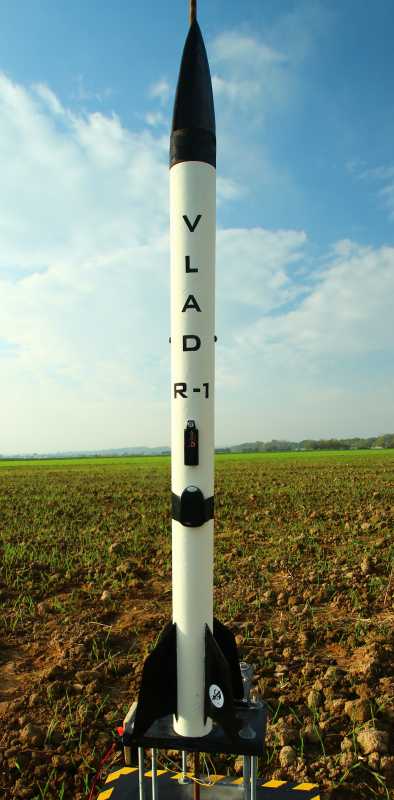

Přikládám fotku na které je výškoměr na raketě, pod ním je kamerka.

Ahoj Wladeku ,

Altimetr nesmí být volně venku na trupu!!
Musí být uvnitř trupu v prostoru trupu s ventilačními otvory, aby docházelo k vyrovnávání tlaku vzduchu uvnitř a venku. Při pověšení altimetru venku nelze měřit skutečný tlak okolního vzduchu (platí Bernouliho rovnice).

Vzduch proudící vysokou rychlostí kolem altimetru a otvorů v jeho pouzdře vytváří dosti vysoký podtlak odpovídající naprosto nesmyslné výšce - pokuď vůbec bude v měřícím rozsahu barometrického čidla! Tomu zabraňuje uložení v trupu.

Další problém jsou víry a hluk,šum ( tlakové anomálie). Proto u Altimetrů Jolly Logic se doporučuje na altimetr návlek z pěnového molitanu jako šumivý filtr (podobně jako u mikrofónů).

Doufám, že jsi měl OK baterii i aktivaci.

Já používám na měření dostupu Altimetr 1 a Altimetr 2 od Jolly Logic.
Bez problémů.

U jednoROS-kových modelů si můžeš jednoduše vypočítat pomocí prográmku ROSRaket 1.0 dobu letu do apogea (zadáním zakladních parametrů modelu do tabulky) a podle toho případně upravit dobu hoření zpožďovače ROS (obvykle zkrácení zpoždění opatrným odvrtáním - cca 2 mm zpožďovače je asi 1 sec.

Mirek

Další možností vyzkoušet funkčnost Altimetru je, přivázat k němu na kousek tenké šnůry jednoduchý streamer poskládat- zabalit ho do něj a vystřelit do vzduchu z obyčejného gumičkového praku (letecká guma). ...

Mirek
