Téma:

Hobbyking Výškoměr je samostatný, malé, lehké a pohodlné zařízení pro záznam výšky a teploty změn během letu. Po skončení letu, stačí ho pouze připojit na výškoměr do počítače pomocí dodávaného USB rozhraní a stáhnout všechny zaznamenané letové údaje, které zobrazuje nadmořská výška / teplota / čas graf pro každý let. Powered by vaše RX , H-King Výškoměr je malý a lehký, že k montáži na téměř každém modelu a je dodáván s montážní pěnou a pokyny.

Specifikace:
Rozměry: 21x13x5mm
Váha: 1,3 g
Konektor: 1.25mm pin
Napětí: 3.7 ~ 8.4V
pracovní proud: <7 mA
uploadu Rozhraní: USB
Výška Rozsah: -500 ~ 9000 m
výška Přesnost: 0,3 m
Provozní teplota rozsah: -20C ~ 65C
Přesnost teploty: 1c
Sampling Fequency: 1hz/2hz/4hz/8hz
Kapacita: 63h (1Hz)
Odkaz

U tohoto výškoměru v popisu postrádám údaje o napájení výškoměru. Má či nemá zabudovanou baterku pro pro

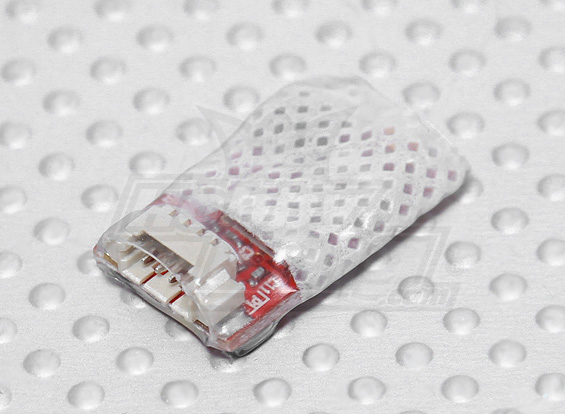

vlastní provoz, jak je nabíjena? Podle popisu - rozměr a hmotnost jde jen o základní plošák se 4-pinovým konektorem.
Co připojovací inteface kabel , patří k dodávce nebo ne? Bez něj zase nemáme údaje a až po jejich spracování na PC
budeme vědět výškový údaj - to je hodně nepraktické!
Pouzdro-obal na výškoměr a zřejmě i kabel jsou doufám součástí dodávky - ůdaj 28 gr. u položky.

Největší problém je ovšem nevhodný měřící rozsah.
Drtivá většina letů raket je ve výškách do 500m ¨, tedy tímto neměřitelné!!!
Dále hodně nízká vzorkovací-měřící frekvence. Spolu s nemožností rychle a jednoduše zjistit dosaženou výšku se
mi jeví tento výškoměr jako nevhodný pro raketové modeláře. Je to altimetr dobrý a dělaný pro letecké modely!!

Mirek

Ahoj,

napájení je dle mého názoru evidentně z přijímače, jen by mě zajímalo, pro jaké modely je primárně určen, s radiáky se většinou létá ve výškch pod 500m.

Ivo

Ak dobre čítam, je tam -500 ( MíNUS 500) až 9000m. To znamená, že môže merať do mínusu, v prípade lietadiel napr. svahové vetrone....
Tak isto aj teplotný rozsah -20 až 65.
Len počet údajov je malý ( ako napísal Mirek), pri maximálnej frekvencii ukladania údajov 8 Hz to je 8 údajov za sekundu, AltimeterTWO viac ako 30 údajov za sekundu ( Samples pressure over 30 times/second, and acceleration over 244 times/second ).

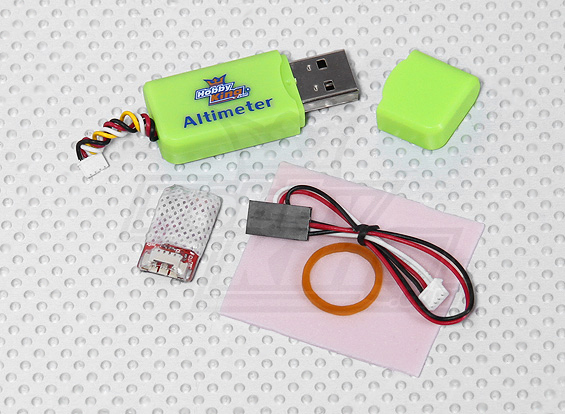

Na tom obrázku máš klasický servokabel vč.konektoru ,čili ten připojíš k tomu altimetru v konektoru napojíš červený černý jakýmkoliv zdrojem o napětí : 3.7 ~ 8.4V
čili altimetr nemá vlastní zdroj,musíš ještě připojit externí,v RC modelech si bere napětí ze zdroje příjmače.Hodnoty vyčteš až po připojení na PC.

Ahoj Jojo ,

díky za správnou interpretaci výškového rozsahu měření, mínus jsem bral jako pomlčku, byl jsem poněkuď omámen
výpary z nitrolaku. Lakoval jsem několik trupů + tmelil a lepil.
V podstatě jde o praktické posouzení použitelnosti tohoto výškoměru.
To že mi neumožňuje hned odčítat výšku z něho dělá záznamník letových dat!
Požadavek na externí zdroj, nereálná udávaná přesnost - 0,3 m mají i dobrá čidla jen do 9999 stop (3050 m)!
Prostě pro rakety jsou požadavky na výškoměr ůplně jiné než u letadel!
Snaha použít něco co je dobré pro letadla vede potom k neohrabanému řešení, v době kdy miniaturizace a speciální konstrukce (Altimeter 1,2 ) mi poskytují řešení na míru.

Mirek
