Před pár dny jsem si pořídil tento motůrek a tak mohu dát aspoň pár informací na úvod.

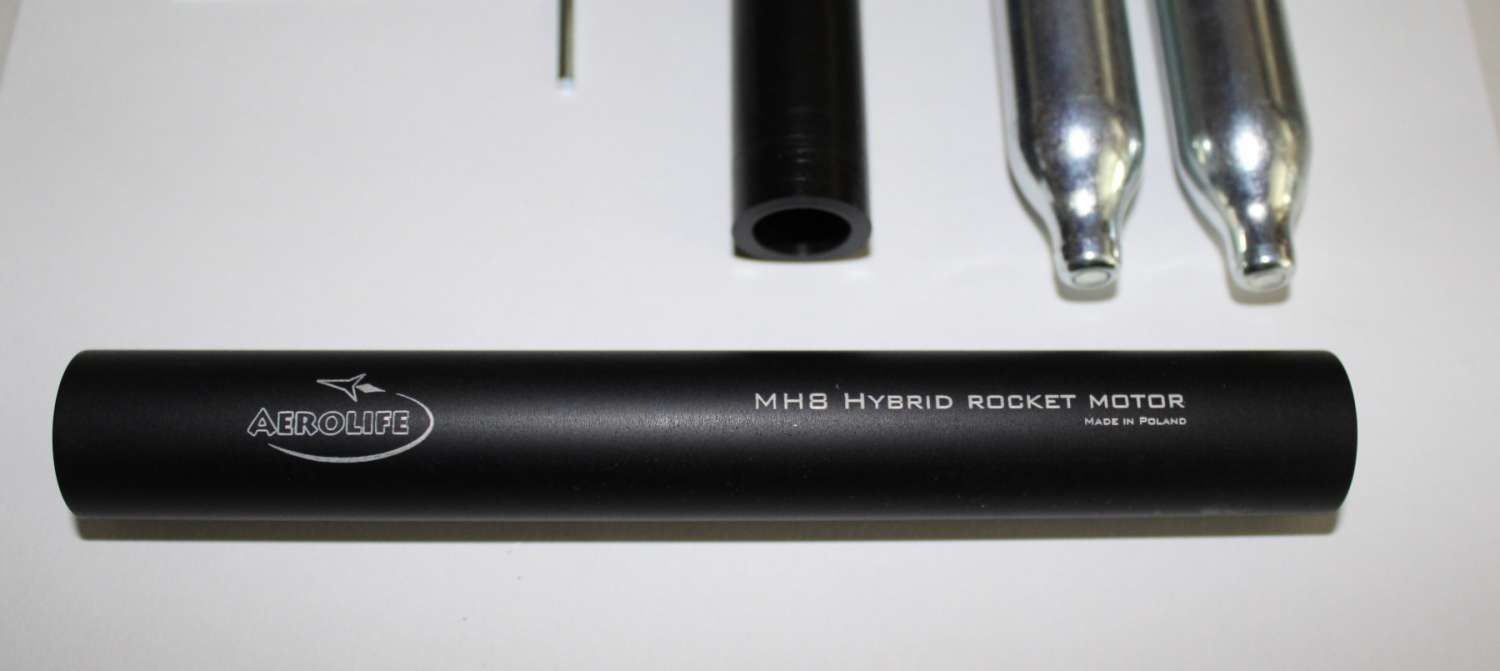

Jde o hybridní motorek , palivem je zrno z různých plastů - běžně nylon. Oxidační činidlo je N2O v jednorázové bombičce. Vnitřní průměr motorku je 18,5 mm, vnější průměr je 20 mm, délka motorku je 148 mm. Plášť z Al slitiny s drážkami na Segerky (dole pod tryskou a nahoře nad víkem motorku).
Grafitová tryska s hrdlem fí 3 mm , utěsněná na vrchu O-kroužkem v L-drážce. Palivové zrno o průměru 18/12 mm , délka 55 mm , postačuje na dva starty.

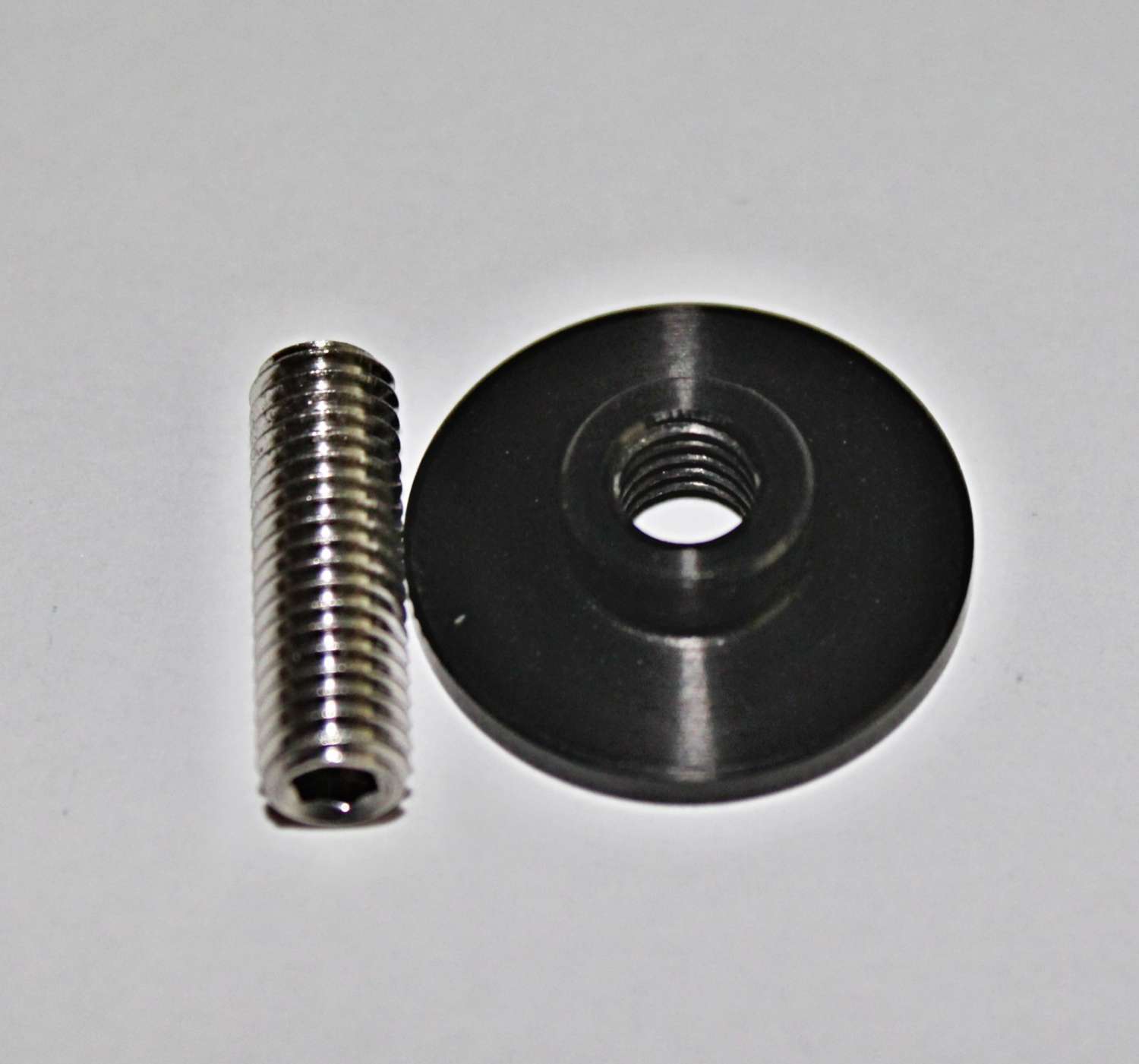

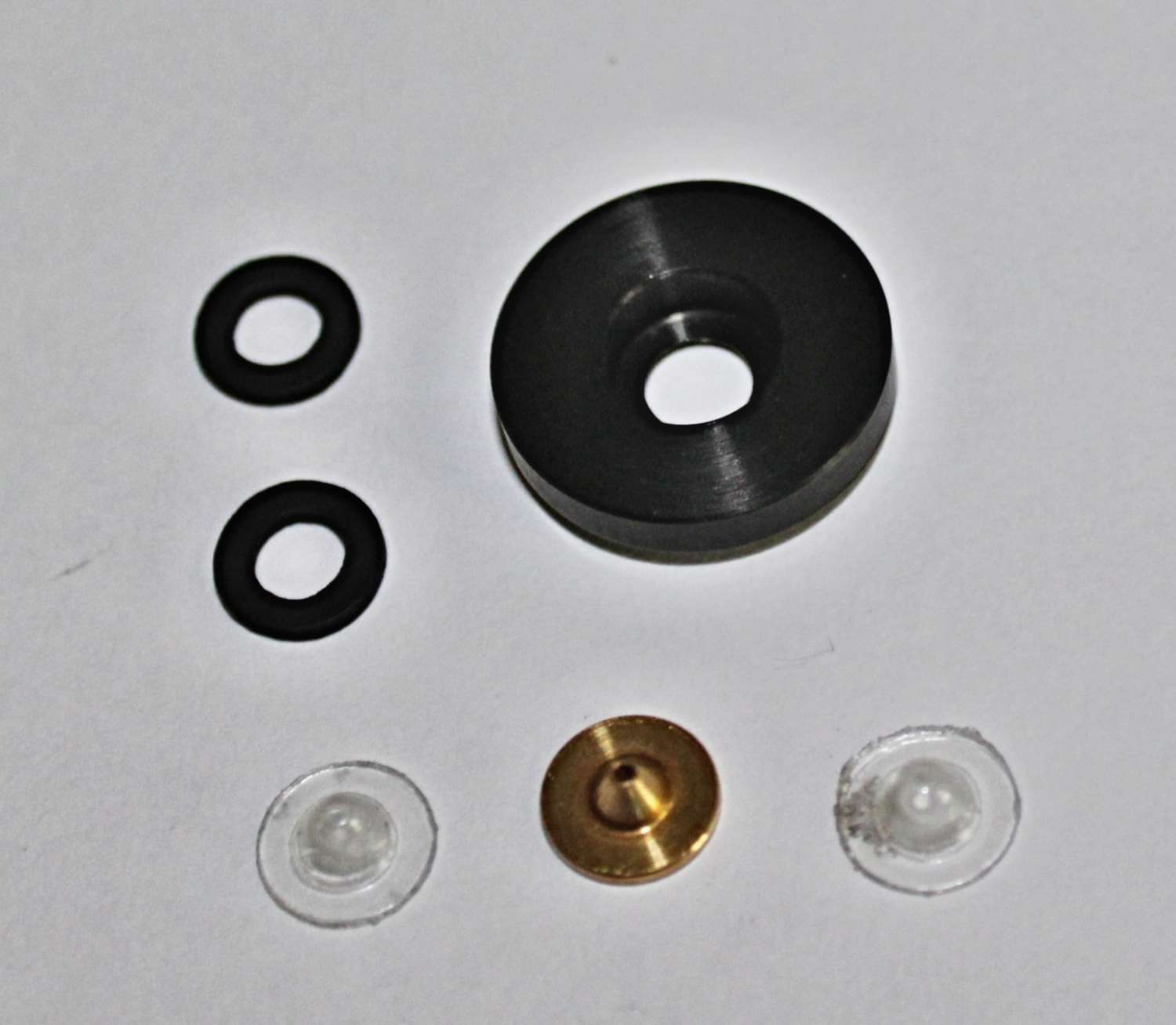

nad palivem je přepážka s membránou , těsněním a z horní strany se osazuje propichovač pro bombičku s N2O. Dále následuje jednorázová bombičkas N2O nad ní je uzavírací víko motorku s tlačným šroubem a hlavou na Inbus 2,2 mm. Uzavřeno druhou Segerkou.

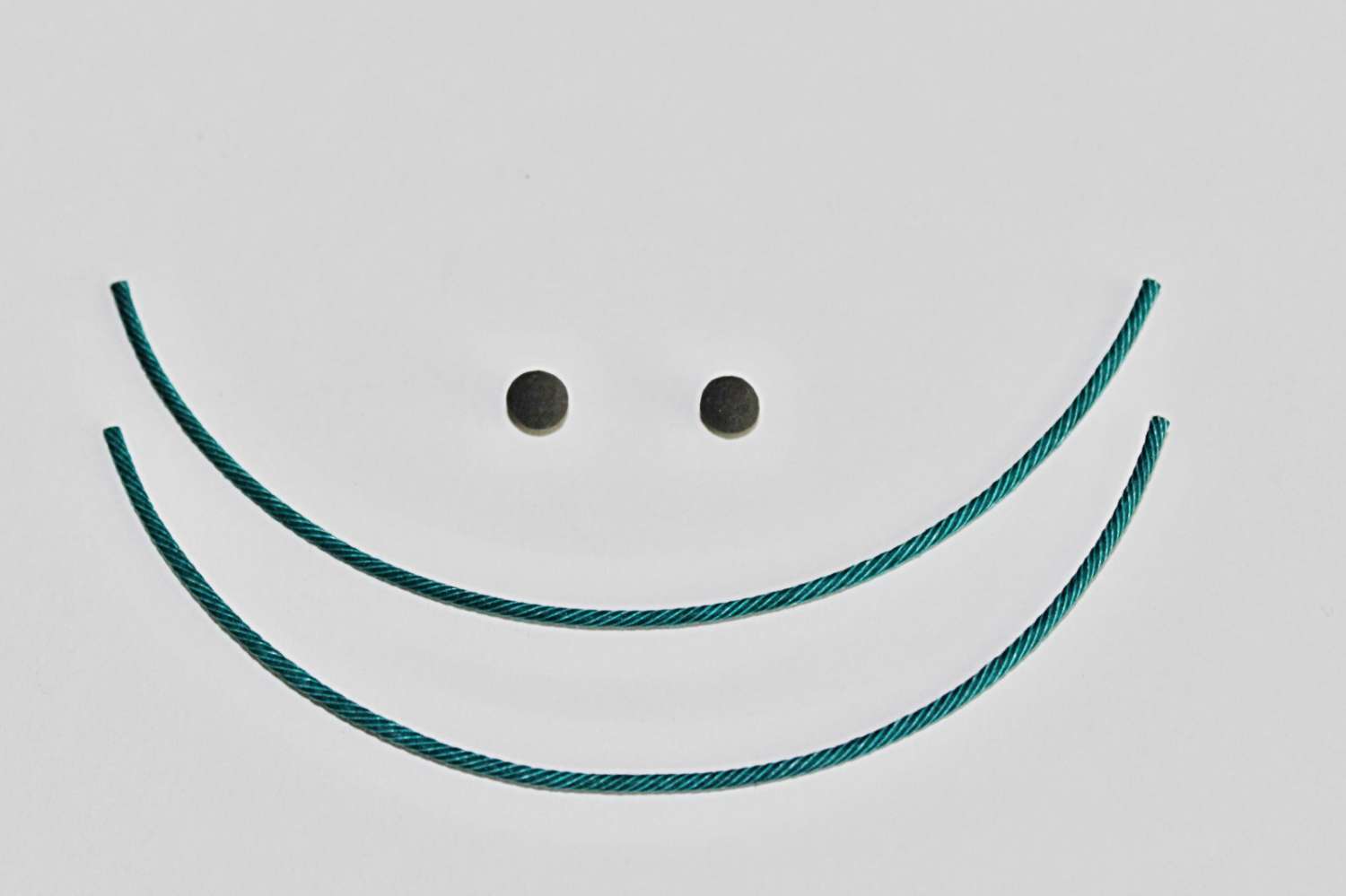

Na zážeh je přibalena 2 mm zápalnice Green fuse a kulatá světlička o průměru cca 6,4 mm. Světličku vlepit vteřinovým lepidlem - zřejmě na membránu a zažehnout zápalnicí skrz trysku.

Celkový impulz motorku se pohybuje od 13 Ns do cca 15 Ns podle použitého paliva. Startovní hmotnost motorku ja asi 70 gr.
V balení motorku je spotřební materiál na dva starty.

V příloze je článek - pokec z Pl webu a foto.

link na video o sestavení motorku:


video testu motorku s papírovým zrnam:


start raketky s tímto motorkem:


víc foto nejde přidat ....
Mirek

Mirku, krásná hračka

Jen ten inpuls 13-15 Ns, není to málo?

Ahoj Pavle ,

Celkový impulz motoru je omezen množstvím okysličovadla - tedy N2O v bombičce.
CO2 bombičky jsou sice i 12gr či 16 gr , ale ne bombičky s N2O (na šlehačku)! Zatím jsem na výrobce mini hybridů s těmito většími bombičkami nenarazil.
Toto malé provedení je dostupnější a také levnější.
Dělali se i motorky na 2 až tři takovéto malé bombičky .To je ale komplikovanější a tím i méně spolehlivé.

Ono není zcela jednoduché ani zažehování tohoto malého motorku. Je to ale plně funkční a létající technologický demonstrátor.
Lehký model s tímto motorem by mohl letět podle provedení cca 100 až do 180 m ( aspoň podle zjednodušené simulace ??), což není marné ...

Mirek

Možná by se mohl hodit odkaz :
www.pgp.mysteria.cz/pl_12g_bombicka/pl_12g_bombicka.htm

Zdravím rakeťáky!

S tím, jak se dál rozjíždí výuka kosmonautiky na ČVUT, budou mít 1-3 studenti jako projekt (společně) tento semestr zřejmě demonstrátor hybridního motoru.
MH8 vypadá jako dobrý startovní bod. Nevypadá složitě, ale dá se někde koupit?
Případně je někdo z místních hybridářů ochotný pomoci výkresem a slovem (třeba i u většího hybridu)?

Zdraví
Jarda Kousal

(MFF UK + FS ČVUT + Kosmo Klub)
