V návaznosti na debatu:
www.raketaci.cz/index.php/forum/sorbitol...etak-v-rumunsku#2274

Pertinaxová tryska není nic nové - pro motorky s palivem které nemá vysokou teplotu spalování.
Ve skutečnosti jde o materiál textit , pertinax je synonymem i pro kartit, tvrzený papír.

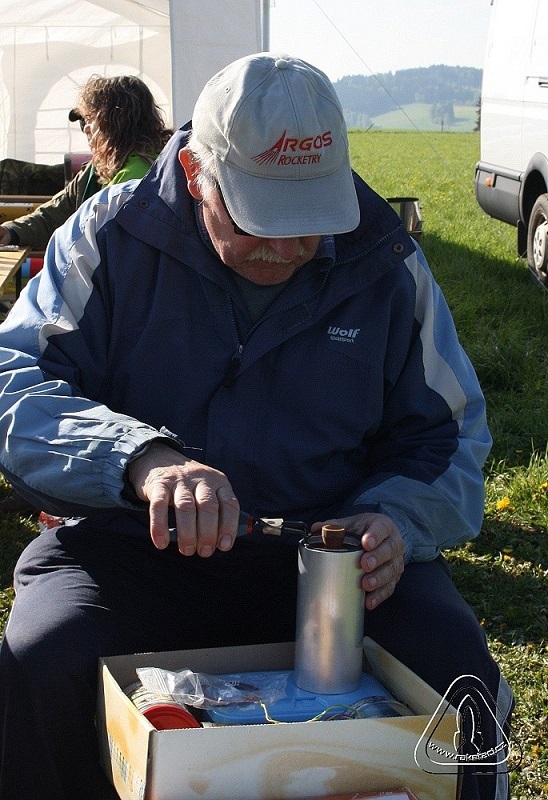

V současnosti ji již dlouho používá Michal Křížek u svého motoru 602 Ns na SX81.
Celé tryskové dno je kusu pertinaxu. Samotná středová část - konvergentí a divergentní část je z dalšíhi kusu pertinaxové kulatiny a je výměnná s uchycením na závit. V kritickém průřezu trysky je vložka z nerezavějící oceli.
Výměnná vložka má životnost 1-2 starty.

Jde o osvědčené a spolehlivé motory - např. v modelech Sonda, Astra Line ...

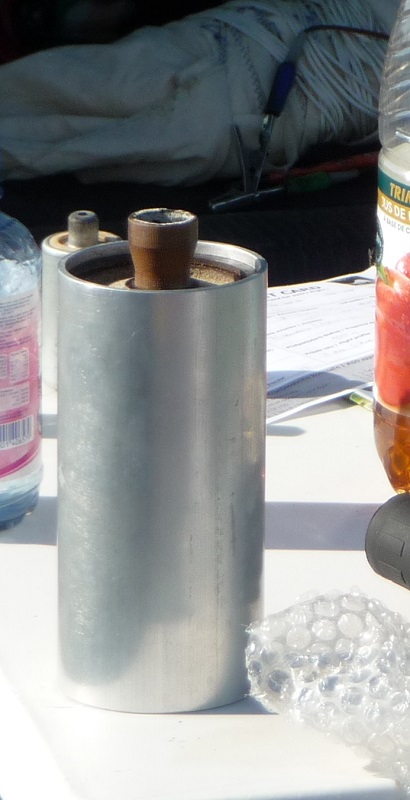

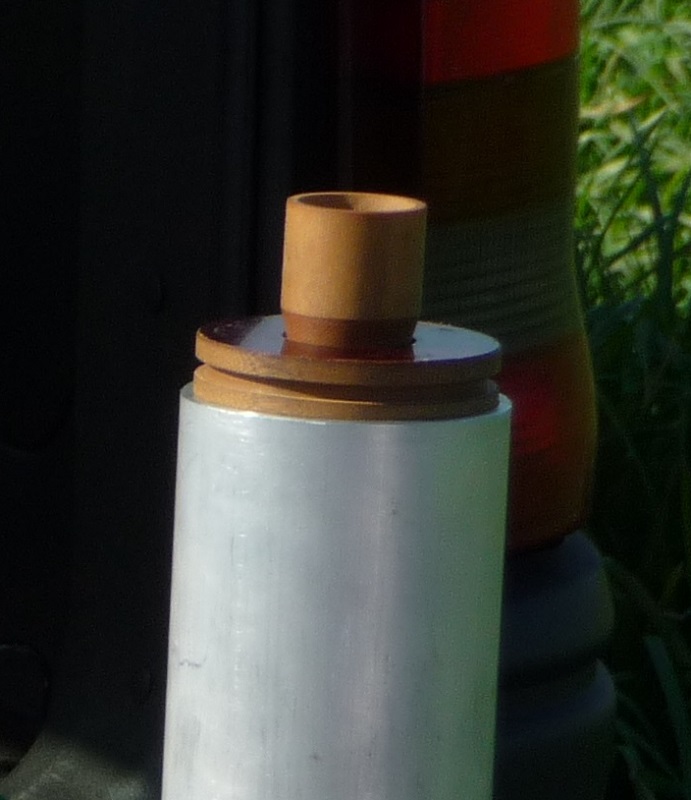

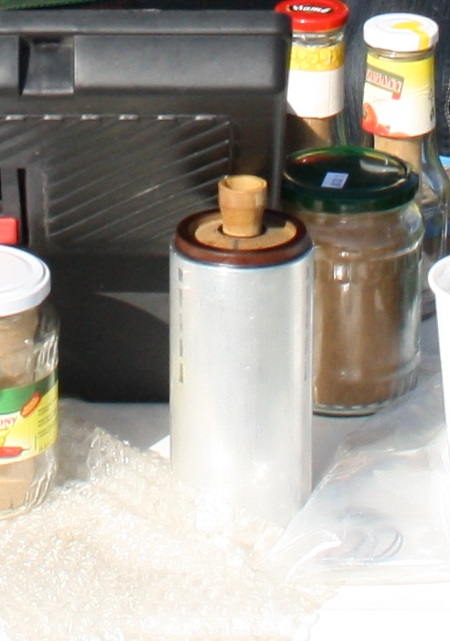

Pro lepší názornost přídávám pár snímků ...

Textit

Ještě pár doplňujích informací ,

Charakteristika materiálu
Desky, tyče, trubky jsou vyrobené z bavlněné tkaniny jako výztuže a krezol-formaldehydové živice jako pojiva.

Dobrá odolnost proti slabým kyselinám i při vyšší teplotě umožňuje jeho použití jako konstrukčního materiálu při stavbě strojů a zařízení. Má dobré mechanické a kluzné vlastnosti, tlumí nárazy. Používá se na výrobů kluzných ložisek, větších ozubených kol, kladek, kluzných částí strojů a zařízení, tlumících částí, skříňových částí, pák, táhel, ochranných kotoučů, podložek, obložení kluzných částí lisů, těžkých hoblovacích strojů, rámových pil. Představuje konstrukční materiál při stavbě strojů pracujících v agresivním prostředí.

Formáty:
• Tyče
• od průměru 5 mm do 13 mm v délce 500 mm; +- 5 mm
• od průměru 15 mm do 100 mm v délce 1000 mm; +- 100 mm

• Desky
• síla 02, mm až 100 mm; základní formát je 1050 x 2050 mm


Informativní vlastnosti:

Měrná hmotnost textitu je 1,45 g/cm3.
Vlastnosti Měrná jednotka Hodnoty
Hustota g/cm3 (1,3 - 1,4)
Pevnost v ohybu při porušení kolmo na vrstvy, min. MPa 110

Vrubová houževnatost (Charpyho) rovnoběžně s vrstvami, min. kJ/m2 7
Zdánlivý modul pružnosti v ohybu, min. MPa -7000
Elektrická pevnost při 90 °C v oleji kolmo na vrstvy, pro sílu 3 mm, min. kV 1,5
Průrazné napětí při 90 °C v oleji ve směru vrstev, min. kV 1
Izolační odpor po ponoření do vody, min. MΩ 1
Teplotní odolnost T.I. +120
Nasákavost ve vodě pro 3 mm, max. mg 249

Takže se zde nabízí výhodná modulární výroba trysky:
Základní tryskové dno z textitové desky vhodné tloušťky a vyměnitelná středová část obsahující konvergentní,divergentní část a hrdlo - textitové tyčoviny. Podle progresivity hoření je možné použít nebo nepoužít vložku do hrdla trysky z vhodného a dostupného materiálu.

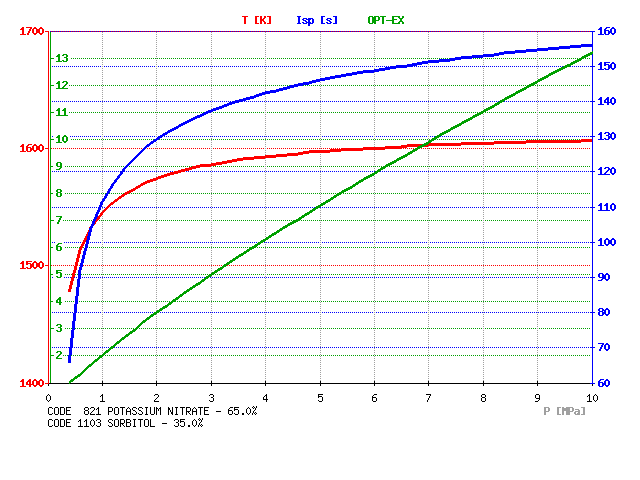

Teoreticky pro Sorbitolové palivo a tlak v motoru cca 2 MPa je optimální expanzní poměr trysky cca 3,5 , pro tlak kolem 4 MPa ke to kolem 6. Viď diagram v příloze. Prakticky - ale běžně používáné SB motory (70-460 Ns) mají expanzní poměr kolem 2,5-3 ! Pro úhel výstupní části trysky v rozpětí 25-35 stupňů , tedy 30+-5 stupňů vychází i poměrně krátká tryska. U lehkého materiálu jako je textit je jednodušší vyrobit delší výstupní část trysky, než u kvalitnější oceli.


pár ůdajů ke Sklotextitu: - námět na zamyšlení ...

Sklotextit

Charakteristika materiálu

Vrstvený materiál ve tvaru desek a tyčí, vyrobený z upravené skelné tkaniny jako výztuže a epoxi-rezolové živice.
Kromě dobrých mechanických a elektroizolačních vlastností má i vysokou klimatickou odolnost. Používá se na výrobu součástek s dobrými mechanickými a elektrotechnickými vlastnostmi, pro elektrická zařízení při vyšších teplotách nebo ve vlhkém prostředí, při namáhaných elektroizolačních součástkách, jako kostry, tělesa přístrojů, skříňových částí rozvoden, transformátorů, rozvaděčů, elektrických strojů.

Formáty:

• Tyče
• od průměru 25 mm do 60 mm v délce 580 mm
• Desky
• síla 02, mm až 100 mm; základní formát je 1050 x 2050 mm


Informativní vlastnosti:
Vlastnosti Měrná jednotka Hodnoty
Hustota g/cm3 (1,7 - 1,9)
Pevnost v ohybu při porušení kolmo na vrstvy, min. MPa 340
Pevnost v tlaku kolmo na vrstvy, min. MPa -350
Vrubová houževnatost (Charpyho) rovnoběžně s vrstvami, min. kJ/m2 33
Zdánlivý modul pružnosti v ohybu, min. MPa -24000
Elektrická pevnost při 90 °C v oleji kolmo na vrstvy, pro sílu 3 mm, min. kV 30
Průrazné napětí při 90 °C v oleji ve směru vrstev, min. kV 35
Permitivita při 48 Hz až 62 Hz, max. -5,5
Ztrátový činitel při 48 Hz až 62 Hz, max. -0,04
Izolační odpor po ponoření do vody, min. MΩ 5x104
Teplotní odolnost T.I. +155
Nasákavost ve vodě pro 3 mm, max. mg 22

Mirek
