...tak jsem konečně poskládal měřák na větší motory a v nejbližších dnech udělám test motoru 70ER. Dodělal jsem i platformu a držák motoru. Myslím, že to bude komfortní, žádné složitosti. Vertikální držák jde jednoduše vysunout a zmenšit tím přepravní rozměr. Spodní deska je z ocel. plechu tl. 10 mm.

Zde je video z měření nového motoru na BP 40 mm. Šlo o nalisované jádro na velmi vysokou hustotu do Al lajneru s epoxidovou zátkou a fenolovou tryskou zalepenou do Al trubky.
Na podrobnosti konstrukce se mě prosím neptejte ,zahrazení a další hodnoty prostě nevím. Motor není mojí proveniencí , já měl za ůkol pouze pořídit data z měření.
Přestože konstruktér typ tohoto motoru cca 10x již úspěšně vyzkoušel jedenáctý pokus a jak jinak na stendu dopadl jak dopadl. |Naštěstí to na měřiči odnesly jen 2 závitové tyče. Bohužel data se z měřiče nezaznamenaly...nevím proč.
Před testem jsem vše zkontroloval a vše fungovalo jak mělo. Co mě ale překvapilo , je to že ten boční výmet nepřevrátil stend na bok. Byl pouze jen tak položený volně na udusané hlíně.

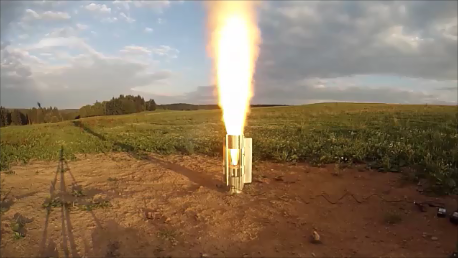

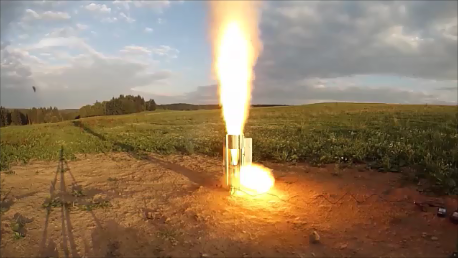

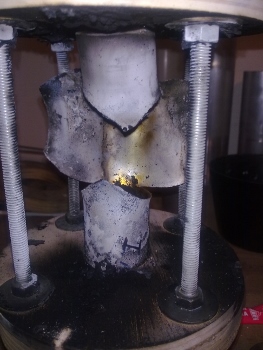

Na fotkách je vidět brutální plamen ,je to výřez z fotografie kdy došlo k enormnímu nárůstu exponentu hoření . Druhý snímek ukazuje kdy povolil plášť motoru. na dalších snímcích je vidět destrukce pláště

Ahoj Pandy ,

To je opravdu náročná práce.
Velké BP zrno s kanálem , lisované velkým tlakem (cca 2000 kp/cm2) - to by asi jen tak papírový liner nevydržel (možná z kartitu ?) a taky to vše složit se správnými vůlemi vůči sobě!

K roztržení pláště došlo dost rychle. Plášť ukážkově otevřený.

Ke ztrátě mechanických vlastností by se musel plášť zahřát na cca 230-250oC!
Prasklina v zrnu, či odseparování zrna od lineru - možný průšleh? Vada materiálu trubky motoru?

Co způsobilo ten nárůst zahrazení na kritickou hodnotu?

Jak byl ten motor zažehnut ? Nemohli zbytky zážehového systému snížit průchodnost trysky?

Bohužel málo vstupních informací pro rozumnější úvahy.

Mirek

Ahoj Mirku.
Jak jsem již v úvodu psal , o tomto motoru opravdu nic moc nevím ,měl jsem jen změřit data. Podle mě je chyba u takto výkonného motoru v lajneru. Ale to je jen moje doměnka.

Jedem z mnoha mých geniálních nápadů / jak jinak / bylo ,použít motor Aerotech a dát do něj sorbitolové palivo. Protože nepatřím mezi troškaře rozhodl jsem se použít motor 76 mm . Za přispění Honzy se dílo podařilo a zde je video z dnešního testu:

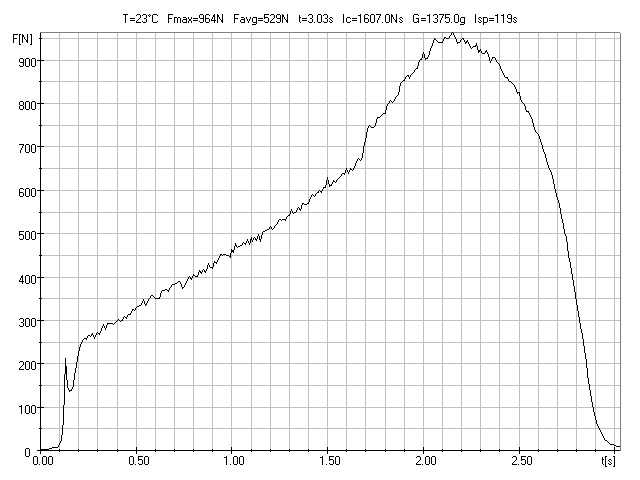

Jde vidět ,ž výzkum touto cestou je realizovatelný. V přiloze je ještě záznam z Redalsu kde jsou vidět všechny tyto brutální data!!
Takže model rakety V2 poletí tentokrát na sorbitol. Nebude to sice 1200m jak u originálního motoru s tahem 2200Ns ale počítám,že 3/4 km raketá v pohodě dá.

Graf ještě jednou protože se to překrývá s videem.
