Téma:

Zdravim

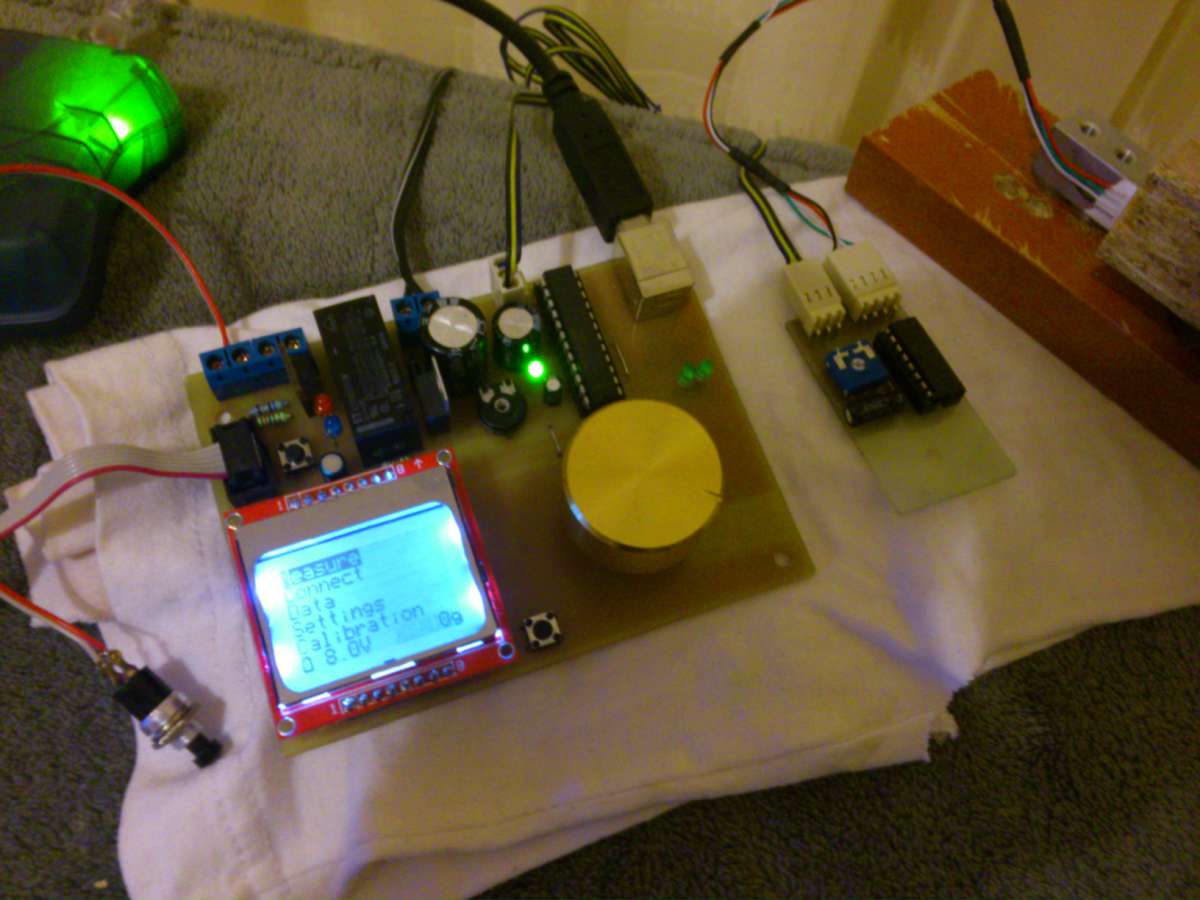

Som tu novy a v minulom roku som tak nejako doma nasiel par kusov malych motorcekov (dovtedy som ziaden model nerobil). Zo zvedavosti som si skusil spravit nejaky model, celkom sa mi to zapacilo, potom dalsi... Lenze som prisiel k problemu s motormi - teda ich cene - a to ma doviedlo k tomu, ze si ich skusim vyrabat sam. Kedze trebalo nejako merat ich parametre, googlil som a na nete som nasiel nieco o projekte REDALS, ktory to zvladne. Radsej som si ale zvolil vlastnu cestu (nieco, co bude podla mojich predstav), tak som zacal vyrabat nahradu. Momentalne chyba dokoncit software pre PC (ukladanie a nacitanie nameranych hodnot, momentalne sa vzdy vycitaju zo zariadenia), firmware (chyba automaticke ukoncenie/spustenie merania) a mechanika. Nieco o tejto masinke v bodoch :
- na meranie pouziva standarde load cells
- oddeleny diferencialny zosilnovac od hlavnej dosky (zosilnovac moze byt co najblizsie senzoru a az v lepsej krabici je vlastne meradlo)
- napajanie z baterie
- dialkove spustanie tlacidlom
- spustanie palnika priamo z meradla (na definovany cas)
- istenie palnika pred spustenim (v idle stave su svorky vyskratovane cez kontakty rele, 100ms pred odpalom sa odisti a v momente startu sa cez silovy FET odpali)
- prehladny graficky displej (zobrazi nahlad nameraneho grafu)
- ovladanie jedinym rotacnym enkoderom
- moznost prezerania/mazania dat priamo v zariadeni
- kalibracia na mieste, cez menu
- rychlost vzorkovania 10-1000 merani/s
- rozlisenie 12bit
- 3 rezimy merania (kym je stlacene tlacidlo, konstantny cas, automatika)
- pripojenie k PC cez USB
- pamat 64kB na ulozenie vzoriek (pocet merani obmedzuje len pamat)
- SW pre PC momentalne v Jave (kvoli prenositelnosti + v Qt som nenasiel fajn kniznicu pre grafy zdarma)

Otazka ale je - ake prakticke napady mate, ktore by sa dali implementovat, pripadne nejake ine napady, ako to zlepsit? Ak by bol zaujem, teoreticky by som mohol zverejnit podklady, ked to dokoncim.

K predoslemu prispevku este nechcelo prihodit screen programu, tak skusim takto :

EDIT: bohuzial screen pridat nejde...

Ahoj bobo87,

přílohy k příspěvkům mohou mít tyto přípony:
jpg, jpeg, gif, png, txt, rtf, pdf, zip, tar.gz, tgz, tar.bz2, bas.
Grafická příloha může mít max 800x600 bodů ...
Proto ti asi nešlo přidat screen.

Miro

Tak to bude tym, doma na notebooku mam vyssie rozlisenie. Teraz som v praci, ale neskor budem moct pridat.

EDIT: Tak teda skusam znova : Screenshot

Ahoj to vypadá krásně, já bych měl zájem o schéma třeba i bez to programu do pc. Je to pěkná práce co je tam za procesor?

Ahoj, dik, ked to dokoncim, tak to kusok "ucesem" a zverejnenie bude mozne. Je tam ATmega328 a minimalne po SW stranke tam este je priestor na zlepsovanie, konkretne (momentalne s vypnutymi optimalizaciami, program nie je finalny):
