Téma:

Asi nejde o nic nového, prostě kombinace různých domácích zbytků - ale je to celkem použitelné.

Popisovaná konstrukce je vhodná pro použití ocelové tyčoviny od průměru 4 mm do průměru 6 mm.
Místo průměru 5 mm je lepší rovnou 6 mm.Potřebnou tyčovinu jednoduše seženeme ve Feroně za pár kaček.
Tyčovinu mají v délce 3 m , ale ochotně vám ji nastříhají na menší délku, např. 2x1,5 m.
www.ferona.cz/cze/maloprodejny/praha.php
Délka prutu - tyče od 1200 do 150 mm.
Klíčovým dílem je plastová rohová spojka z policových stavenic nábytku fy Rollpa :
www.rollpa.cz/userFiles/rollpa-spojky/sp...klasicke-cz-2011.pdf - zde jako spojka typ 3.
Při nákupu je opět vhodné nakoupit více kusů pro víc zájemců (náklady na dopravu ... , i do rezervy)
Dále spojovací trubky z jejich programu: www.rollpa.cz/userFiles/rollpa-typy-trub...ubky-moduly-2011.pdf
Trubky mají papírové , spirálově vinuté, nebo plastové průměr vnitřní 28,5 mm.
Tyto trubky je možné jakýmikoliv podobnými z domácnosti, dílničky, či okolí s přijatelnou pevností.
U papíru - nalakovat, ať vydrží i nějakou nepohodu.
¨Do klenby rohové spojky navrtat díru dle průměru rampy a tyč s rohovou spojou spojit, buď pevně nebo rozebíratelně.
Na osazení rohové spojky nasunout trubky - "nohy rampy" s vhodnými záslepkami (ať tam neleze hlína a podobně).
Z kousku trubky ocel, hliník průme¨ěru o něco většího než průměr rampy si uříznout pár kousků, navrtat díru do ní závit
aspoň M4 či M5.Použijeme jako stavitelné operky nebo držáky na rampě ( pro deflektor , opěrka pro model nad deflektorem ...). Pro zabezpečení stability rampy používám 3 ks ocelových kotvících jehlic k ocelové tyčoviny průměr 4 mm , zatloukané přes otvory blízko konců noh rampy. Díry v plechovém deflektoru ( z plechové rohové spojky z Ferony) se dají použít pro polohování delší zápalnice či palníku.

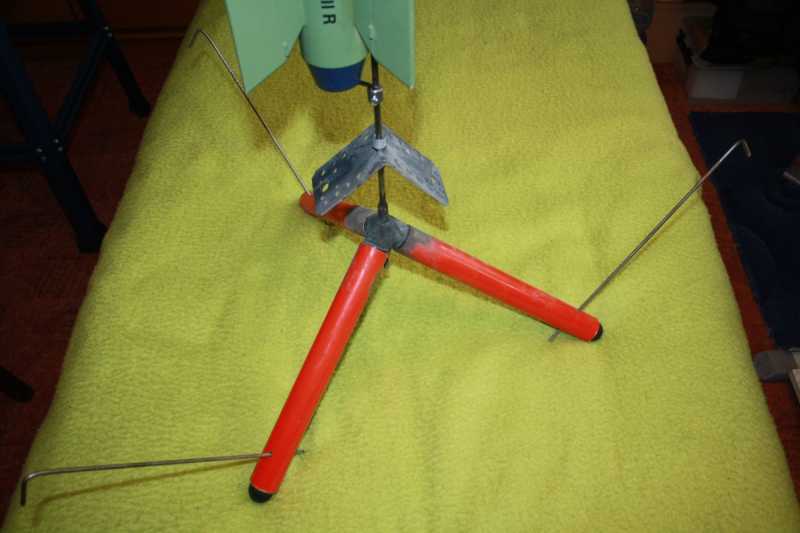

V příloze je obrázek sestavené rampy.

Rampu v provozu je možné videt na fotkách ve fotogalerii tohoto webu :
www.raketaci.cz/index.php/galerie-fotky/...y/7-miroslav-topinka

Těším se na debatu a vaše nápady a připomínky.
Netlučte mne pane kapelníku, dělám co umím a někdy i to co neumím ...

Mirek

Super!
Jednoduché a skladné

Ještě pro doplnění informace o maximální startovní hmotnosti modelů a maximální vhodné délce prutu rampy ,
podle přůměru prutu rampy. Jde o směs zkušeností ,odhadu a výpočtu.

průmer prutu rampy 6 mm , max. startovní váha : do 600 gr. ,max. vhodná délka prutu: 1400 mm

průmer prutu rampy 5 mm , max. startovní váha : do 400 gr. ,max. vhodná délka prutu: 1200 mm

průmer prutu rampy 4 mm , max. startovní váha : do 200 gr. ,max. vhodná délka prutu: 900 mm

Mirek

Já jsem si dělal takovou jednoduchou pruměr tyčí lze měnit zelvaa.rajce.idnes.cz/Moje_rakety/ nešla mě vložit fotka tak sem vkládám odkaz mám tam vyfocenou rampu

Ahoj Tome ,

Ta moje prutovka také může být ve verzi s výměnou prutů.
Stačí jen použít trubkové pouzdérko do otvoru v nosném kloubu.
Já jsem si to udělal napevno na prut 6 mm ,protože nepotřebuji používat pruty o průměru 4 mm nebo 5 mm.
Pro prut o průměru 8 mm o průměru 10 mm použitý plastový kloub a hlavně nosné osazení pro nasunutí
noh rampy nemá dostatečnou únosnost. Spevňovat kloub vylitím epoxidem a přilepit do nosných osazení
kovové trubkové výstuže už není ono - to by bylo jen komplikované flikování.

Pro větší modely už používám zatloukanou rampu z ocelové trubky s tloušťkou stěny 4 mm.
Ze spodní strany je uchycena průchozímy šrouby zatloukací tyčka průměr 8 mm s dlátovitým hrotem.
Do horní části se zasouvá vodící tač rampy pr. 8 mm délky 1600 mm. Na horní okraj nosné tyče navlékám větší kulatou podložku s třemi otvory pro kotvící lanka na zvýšení tuhosti rampy. Mám i vezri na průměr 10 mm.

Asi je rozumnější přejít z rampy o průměru 6 mm dále rovnou na průměr 10 mm.

Mirek

ahoj Mirku,
mohl by jsi mi poradit, kde v Praze seženu potřebné součástky od firmy Rollpa, abych si mohl postavit rampu dle Tvé rady a plánku, všude kde jsem byl nic takového nemají a vůbec neznají, jedná se mi o ty trubky (plastové) a ta rohová spojka. Dík moc za radu, kde bych to mohl sehnat
ahoj evžen
