Opravdu pěkná čistá práce.

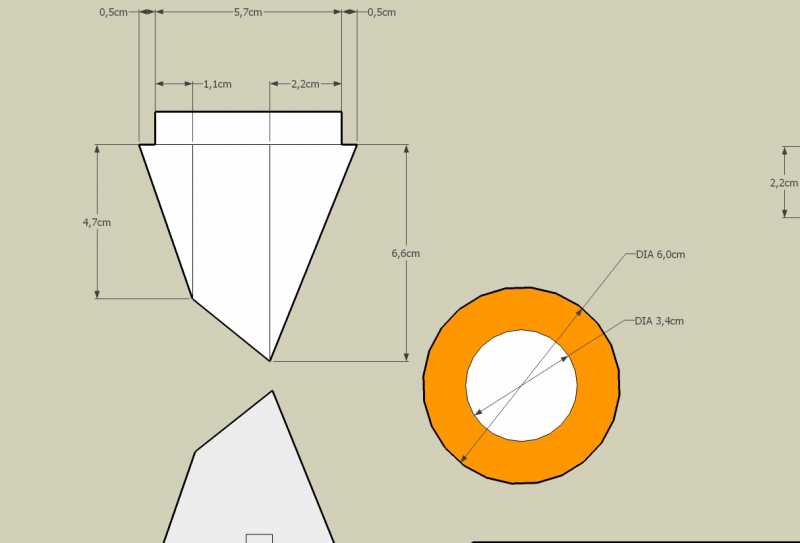

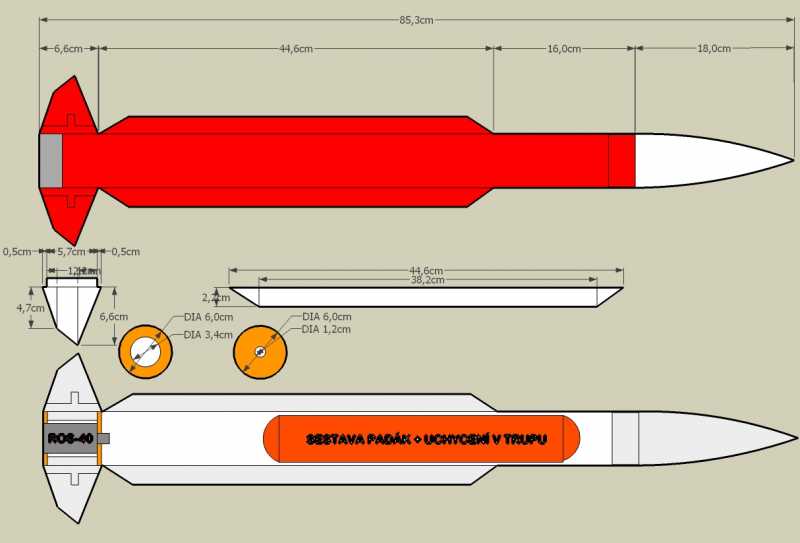

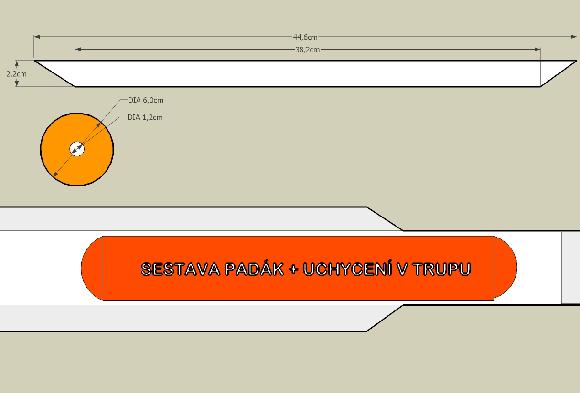

Výkresy jsou k dispozici,bohužel je to ještě ve starší verzi SktechUpu a při převodu na PDF formát nejsem schopen to převést v měřítku 1:1.Výkres v PDF je nutno zmenšit na 73% pak by to mělo být Ok.Jinak je možno bezproblémově vytisknou ve formátu DWG zde přiloženého z jakéhokoliv CAD programu volně ke stažení třeba tenhle www.slunecnice.cz/sw/a9cad/ . Ovšem pozor na průměry těch motorových přepážek.Jsou dané použitým tubusem.Nutno zkontrolovat vnitřní průměr použitého tubusu a upravit.Na stavbu je použita pur hlavice od Honzy.
Má konstrukce,papír tubus,stabilizátory tvrdá balsa 3mm ,motor.přepážka 4mm letecká překližka.Těžiště CG 30,5cm od spodní hrany trupu rakety .

Tak DWG formát jako přílohu neumím vložit,kdo bude chtít , tomu zašlu ne e-mail
Vojta

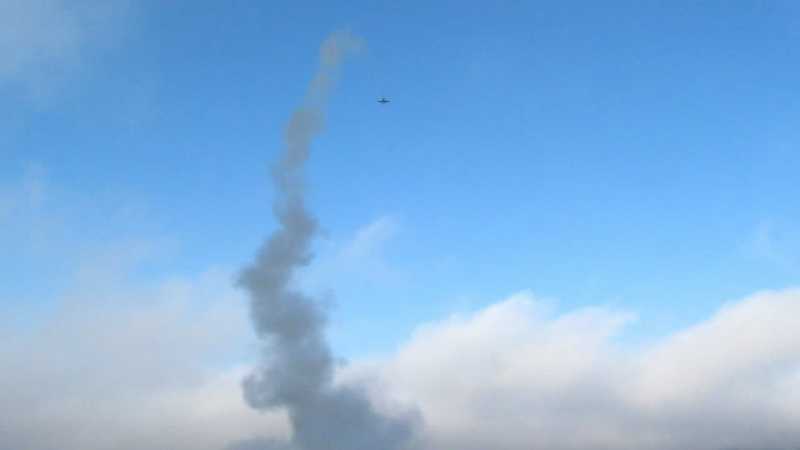

Takže ještě k tomu raketoplánu. Lítá to spolehlivě, nahoru vždycky rovně bez zásahu do řízení. Dolů se to řídí snadno, dá se s tim normálně přistát. Jediné co tobu chybí je delší běh motoru se slabším tahem než je na tomto 3 vteřinovém videu. Záznam je zkrácen na běh motoru, pak už na videu stejně neni skoro nic vidět. Optimální úhel startu vidim odklon od kolmice 10 až 20 stupňů, to popdle síly a směru větru.
autofoliepraha.sweb.cz/3%20start%20Hodkovice.MOV
Béda, středisko řízených raket

Béda napsal: Při posledním startu bylo v motoru dvoujádro a já už jsem sotva stačil zareagovat. A i kdybych bleskově zareagoval a prudce to natáhnul, silně vychýlené elevony by to taky mohlo urvat. Nebo zlomit dělená křídla. Rychlost mašiny na konci tahu mohla být přes 200km/h.

Ahoj Bédo
Video potvrdilo tvá slova,kde je krásně vidět kdy se střídá klopivý moment způsobený tahem motoru korigovaný vychýlením evelonů dolu a reakcí raketoplánu po vyhoření motoru , kdy je klopivý moment motoru vystřídán klop. momentem způsobeným vychýlenými evelony dolů které musíš korigovat natažením evelonů(já už jsem sotva stačil zareagovat. A i kdybych bleskově zareagoval a prudce to natáhnul, silně vychýlené elevony by to taky mohlo urvat) Toto by mohlo odstranit právě to gyro,nebo jak píšeš další cesta motor nižšího výkonu ovšem z delším chodem.Ostatní jak jsem psal v předešlém příspěvku
Dovolil jsem si z tvého videa udělat výřez právě té reakce co jsem já i ty tady popsal
Ať se daří
Vojta

Nechci ti Bedo nasazovat brouka do hlavy , ale hybridní motor by byl do toho draka ideální. Vyhodou tohoto motoru je,že pokud chceš změnit tah tak stačí vyměnit v motoru tzv. vstřikovač což je jen mosazné kolečko s dirkama. Počet direk a jejich velikost určuje delku chodu a tah motoru. Takže sadou koleček si mužeš pěkně výkon přizpůsobovat.
Ještě mě napadla taková konstrukční šílenost vzhledem k tomu , že ty jsi na šílenosti expert a v podstatě to ani šílenost není , jde oto ,že v nose máš jednu centrální lahev s N2O a z ní hadičkou vedeš plyn do motoru . Potud nic extra ,ale napadlo mě dát dozadu motory 3 tak jak je to veskutečnosti a před motory udělat něco jako rozdělovač plynu na 3 větve. Konstrukčně opět nic neřešitelného . Ale výsledný efekt tak ten by stál zato . Pokud by se vyřešil problém s centrálním otevřením u lahve pomocí nějakého serva motory by blafly naprosto sinchronně. A motor to v podstatě nic není stačí kus trubky tryska dovnitř kousek PE, PP kulatiny s dírou uprostřed . Dozajista si představíš ten nádhernej modelářskorealistický efekt.
Motory by nemusely být 50 mm bohatě by stačilo něco kolem 30 mm .

Ty 3 hybridní motory, to by byla nehorázná machrovina. Třeba na to dojde, ale zatím bude dalším krokem ten pomaleji běžící jeden motor. Nejspíše bude o kousek delší jak doporučoval myslím Mirek, kanálkový, ale s pomalým palivem. Nebo čelní, ale s odhoříváním s cenrálním drátkem či dvěma drátky. Ten N2O že se dá štelovat jen vstřikovací tryskou, to jsem netušil. A jestli to dobře chápu, navíc bych nemusel klohnit palivo na sporáku, stačilo by kus nějaké umělé hmoty co přesně pasuje do "laufu". To je dobře že jsi to takhle rozpitval a navrhnul dábelská řešení. Třeba se do lahváčů časem pustí někdo další.
